Как это работает
Рабочий цикл
Как StarRoad проходит путь от подготовки старта до орбитальных операций, посадки и обслуживания.
Подготовка Стартовая камера Подготовка челнока, ускорителя, шлюза и магнитной левитации. Развернуть этап
Груженый челнок устанавливается в стартовую камеру близ Батанги. Тестируются бортовые системы челнока, затем систем ускорителя. Далее предстартовый тест газодинамического шлюза. Происходит накачка бортовых сверхпроводников. Запуск и проверка магнитной левитации. Тоннель завакуумирован. По команде начинается импульсная подача энергии в начальные сегменты ускорителя.

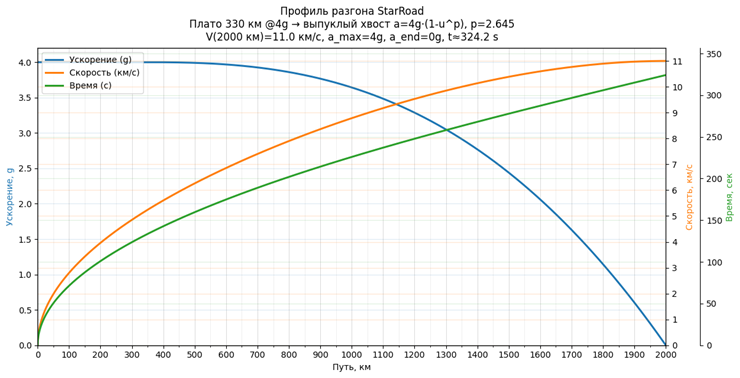

Разгон Вакуумный маглев-тоннель Разгон до ~11 км/с с переходом от 4g к инерционному движению. Развернуть этап
- 0–330 км. Стартовое продольное ускорение ~4g. Существенная доля энергии — на левитацию и преодоление гравитации.
- 330–~1800 км (нисходящая часть S-дуги). Плавное снижение продольного ускорения со стартового 4g до 0. Челнок проходит подземные дуги, испытывая перегрузки до ~4g. Траектория стабилизируется окружающими ЭМ-элементами.
- ~1800–2050 км (восходящая часть S-дуги). Ускорение падает до нуля при приближении к шлюзу. Челнок движется по инерции со скоростью ~11 км/с последние 50 км.
Шлюз Переход вакуум → атмосфера Последовательная активация газодинамического барьера и механического затвора. Развернуть этап
Благодаря высокой стартовой точке, челнок достигает высот >10 км над уровнем моря уже в ~30 км от шлюза, сводя к минимуму воздействие ударной волны на территорию. Тестовый запуск поясов газодинамического шлюза происходит за минуту до запуска челнока без открытия механического шлюза. После прохождения челноком 45% трассы в тоннеле, через пояса шлюза пропускается сверхзвуковой поток сжатого воздуха накопленного при создании вакуума насосами последней секции тоннеля. За ~10 сек до прохождения челнока происходит подача водорода и основная активация в режиме горения системы газодинамического барьера, создавая устойчивый сверхзвуковой поток горячего частично ионизированного газа конической формы. С последующим открытием механического шлюза спустя 3 секунды после успешной активации поясов и создания горячего барьерно-градиентного конуса.
Барьер также предотвращает нарушение вакуума в тоннеле и смягчает начальный тепловой удар. Челнок за миллисекунды проходит через предварительно подготовленную зону разреженного и разогретого газа. Это ключевая технология, которая изменяет временной профиль начального аэродинамического воздействия, устраняя сверхкороткий ударный фронт при смене сред.
Газодинамический барьер не снижает суммарные аэродинамические силы, а переводит ударную перегрузку из микросекундного в миллисекундный диапазон, что критично снижает уровень локальных напряжений, вибраций и термического удара в конструкции челнока.
Механический затвор открывается сразу после прохождения челнока вслед затем незамедлительно отключаются реактивные пояса.
Атмосфера Пробитие плотных слоёв Баллистический атмосферный участок с максимальными нагрузками в первые секунды. Развернуть этап

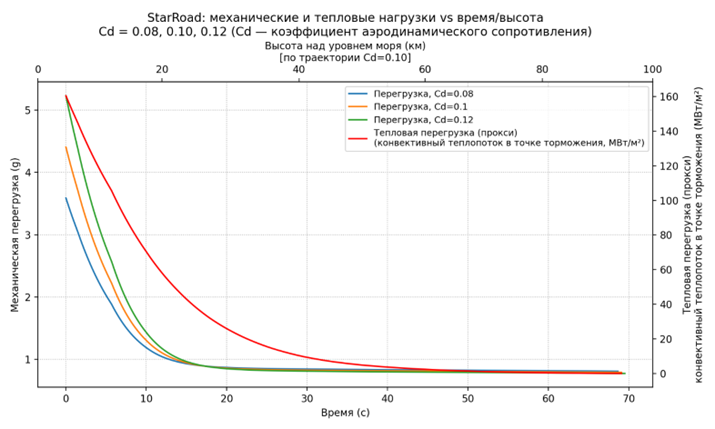

Челнок по баллистической траектории, используя свою инерционную массу и прочную конструкцию, пробивает плотные слои атмосферы. Пиковые тепловые и динамические нагрузки приходятся на первые 10–20 секунд.
Принципиальное уточнение. После выхода из зоны газодинамического барьера челнок немедленно взаимодействует с обычной атмосферой на заданной высоте (~3400 м). Все расчёты траектории, тепловых потоков и перегрузок выполняются исходя из полного аэродинамического взаимодействия с атмосферой, без предположений о наличии «газового щита», «канала» или сопровождающего разреженного объёма.
Орбита Выход в космос и орбитальные операции Сброс тепла, коррекция траектории и развёртывание полезной нагрузки. Развернуть этап
После выхода из атмосферы раскрываются радиаторы для сброса тепла. Затем челнок активирует бортовые ЭМПД для тонкой коррекции траектории и выхода на целевую орбиту (часто — сразу за ГСО или к точкам Лагранжа). Производится развертывание полезной нагрузки. В конфигурации AstroLiner-S довыведение и коррекция орбиты выполняются с использованием химической двигательной установки.
Возвращение Сход с орбиты Торможение и коррекция траектории в зависимости от версии челнока. Развернуть этап
В полнофункциональной версии AstroLiner сход с орбиты выполняется с использованием электромагнитных плазменных двигателей. В конфигурации AstroLiner-S торможение для схода с орбиты, коррекции и финальные манёвры выполняются химической двигательной установкой.
Посадка Посадка в океан Парашютное торможение, приводнение и переход к морскому режиму. Развернуть этап
Над акваторией Атлантики, близ Габона, выпускается тормозная парашютная система для гашения скорости. Челнок совершает посадку с малым углом атаки на прочное днище, рассчитанное на контакт разогретой поверхности с холодной водой. После приводнения раскрываются винты/водометы.
Обслуживание Буксировка и подготовка к новому рейсу Возвращение в порт, инспекция, ремонт теплозащиты и регламентные работы. Развернуть этап
Собственные двигатели, питаемые от бортового реактора, или дежурные буксиры в случае неисправности систем челнока доставляют аппарат в портовый комплекс для инспекции, обслуживания, ремонта теплозащиты и подготовки к следующему рейсу. В конфигурации AstroLiner-S возвращение к порту обеспечивается аккумуляторами, вспомогательной энергоустановкой или дежурными буксирами.
Логика прямого выхода
StarRoad не строится вокруг необходимости задерживаться на низкой околоземной орбите. Базовая идея — использовать стартовую кинетическую энергию так, чтобы сразу направлять груз к высокоэнергетическим орбитам и L-точкам, уменьшая потребность в цепочке дозаправок, буксировок и множественных ракетных запусков.
На ранних этапах реализации StarRoad, а также в качестве базовой, технологически упрощённой и эксплуатационно более консервативной конфигурации, предусматривается использование стартовой версии челнока — AstroLiner-S (Simplified / Start).
Данная модификация представляет собой функционально полноценный, но энергетически и системно упрощённый вариант AstroLiner, предназначенный для начальной эксплуатации магистрали, ранних грузовых и пилотируемых запусков, а также для поэтапного снижения технологических, эксплуатационных и регуляторных рисков системы.
Ключевая идея AstroLiner-S
AstroLiner-S реализует базовую парадигму StarRoad — инерционный таран атмосферы, но без использования бортового ядерного или термоядерного источника энергии и с полным сохранением массогабаритных стартовых характеристик основной версии.
Все энергетически экстремальные операции (разгон, левитация, стабилизация в тоннеле) полностью вынесены в наземную инфраструктуру.
Челнок AstroLiner-S является:
- автономным транспортным аппаратом,
- полностью многоразовым,
- способным к самостоятельному выходу на орбиту, сходу с неё и возвращению,
- но использующим исключительно химическую тягу вне тоннеля,
- не содержащим на борту источников ионизирующего излучения высокой мощности.
Энергетика и сверхпроводящие системы
В конфигурации AstroLiner-S полностью исключены:
- ядерные и термоядерные энергоустановки,
- связанные с ними радиационные, тепловые и аварийные риски,
- сценарии необратимого загрязнения тоннеля и шлюзовых участков.
Сверхпроводящие элементы левитации, стабилизации и взаимодействия с трассой:
- предварительно накачиваются током перед стартом,
- переводятся в персистентный режим,
- изолированы друг от друга и управляются бортовой системой.
Питание бортовой электроники, систем управления и защит осуществляется за счёт аккумуляторов и инерционных накопителей (маховиков), рассчитанных на полный цикл тоннельного разгона с запасом по времени.
Активное управление сверхпроводящими контурами в процессе разгона ограничено малыми корректирующими токами и аварийными режимами, что исключает необходимость в высокомощном непрерывном источнике энергии на борту.
В орбитальном режиме в качестве активного источника энергии используются складные солнечные панели.
Двигательная установка вне тоннеля
Все орбитальные операции AstroLiner-S выполняются с использованием химической тяги.
Челнок оснащается:
- маршевыми химическими двигателями средней тяги (класса LOX/LH₂ или LOX/LCH₄),
- дублированными системами ориентации и аварийного управления (RCS).
Двигательная установка обеспечивает:
- довыведение на целевую орбиту после выхода из атмосферы,
- коррекцию орбитальных параметров,
- сход с орбиты,
- управляемый вход в атмосферу и возвращение.
Отказ от электрореактивных и магнито-плазменных двигателей в данной версии обусловлен отсутствием на борту высокомощного источника электроэнергии и не рассматривается как архитектурное ограничение системы в целом.
Возвращение и многоразовость
AstroLiner-S способен к:
- автономному сходу с орбиты,
- пологому управляемому входу в атмосферу,
- аэродинамическому планированию,
- посадке в океан с использованием крыльев и парашютно-парафойловой системы.
Отсутствие реактора существенно упрощает:
- морскую эксплуатацию,
- регламентное обслуживание,
- восстановление аппарата после внештатных посадок.
Роль AstroLiner-S в развитии StarRoad
AstroLiner-S рассматривается как:
- первая серийная версия челнока StarRoad,
- платформа для накопления статистики запусков и отказов,
- средство раннего ввода системы в эксплуатацию,
- базовый транспорт для начальной орбитальной инфраструктуры.
По мере развития проекта, появления компактных высокомощных источников энергии и накопления эксплуатационного опыта, AstroLiner-S может эволюционно дополняться или замещаться полнофункциональной версией AstroLiner, оснащённой высокомощными бортовыми энергетическими установками и электромагнитными плазменными двигателями.
Таким образом, AstroLiner-S является не компромиссом, а логичным стартовым уровнем системы, позволяющим начать эксплуатацию StarRoad раньше, безопаснее и с меньшими системными рисками, не изменяя фундаментальной архитектуры магистрали.
