Как это устроено
Основные элементы
Как устроены тоннель, шлюз, ГАТЭС, энергетическая система и челнок AstroLiner.
- Длина. ~2050 км.
- Сечение. Эллипсоидное (~17.5 × 12.5 м), оптимизированное под аэродинамическую форму челнока и организацию стабильной магнитной левитации.
- Глубина прокладки тоннеля. До ~ 8 км. Возможна и более глубокая закладка, если позволят геологические и температурные условия. Точное определение допустимой глубины закладки ускорительного тоннеля возможно только после этапа детальной геологоразведки: бурения скважин вдоль трассы, построения температурного профиля, оценки напряжённого состояния пород, трещиноватости и гидрогеологии. Чем ниже температуры и тепловой поток глубинных слоёв (ориентировочно до ~200–250 °C), тем шире диапазон инженерно реализуемых глубин и тем больше свобода оптимизации геометрии трассы (радиусы кривизны и переходные участки), что позволяет снижать пиковые перегрузки и динамические нагрузки в тоннеле при сохранении целевых скоростей.
- Конструкция. Комбинированная. Стартовый участок (~330 км) — подземная пологая прямая, уходящая вниз по прямой насквозь в направлении шлюза для упрощения разгона. Основная часть — заглубленный или подземный тоннель для термостабильности, вакуумной изоляции и безопасности.
- Геометрия трассы. S-образная дуга на участке после ~330 км.
- Нисходящая дуга. Радиус ~6300 км, плавно уводит тоннель на глубину для создания необходимого угла.
- Восходящая дуга. Радиус 2500-3500 км, выводит тоннель к шлюзу под углом ~5-6° к горизонту. Радиусы рассчитаны так, чтобы центростремительное ускорение при гиперзвуковой скорости не превышало 4g.
- Вакуумная система. Сегментированная. Каждый сегмент (~50 км) автономен, со своими вакуумными насосами, датчиками и аварийными клапанами.
Ускорительная система
Разгон и стабилизация челнока обеспечиваются за счёт взаимодействия его бортовых сверхпроводящих магнитов с распределёнными линейными электромагнитными приводами (обмотками), размещёнными в тоннеле. Эти приводы представляют собой сегментированные пассивные обмотки из обычных проводников (медь, алюминий), не требующие криогенного охлаждения.
- В начальной части тоннеля (0-330 км). Приводы расположены преимущественно под полотном, создавая магнитное поле для левитации и начального разгона с ускорением 4g, а также для активной компенсации силы тяжести.
- В средней части (330-2000 км), особенно в S-дуге. Приводы окружают тоннель по периметру, обеспечивая прецизионное ускорение, силовое удержание челнока в центре тоннеля на гиперзвуковых скоростях, стабилизацию курса в поворотах. По полу конечной части тоннеля с высокими радиальными ускорениями используются конструктивно избыточные и усиленные материалы обмотки. На участке 330-2000 км ускорение снижается по кривой от 4g вначале участка до 0g в конце. С достижением финальной скорости ~11 км/с к концу траектории.
- В последней части (2000-2050 км). Последние 50 км предназначены для стабилизации и центровки перед выходом в атмосферу через атмосферный шлюз. Ускорение на данном участке отсутствует.
Импульсная энергия от подстанций ГАТЭС подаётся в конкретные сегменты обмоток строго синхронно с положением челнока, создавая бегущее магнитное поле, которое, взаимодействуя с полем бортовых магнитов, разгоняет челнок. Такая архитектура минимизирует сложность тоннеля, делая его ремонтопригодным, и переносит высокотехнологичные элементы на многоразовый челнок.
Устраняет проблему «последней мили».
Расположение и конструкция
Шлюзовой комплекс располагается на плато вершины горы Мохи (~3400 м) в ДР Конго. Для будущего масштабирования зарезервировано обширное южное плато (16 км южнее), способное вместить десятки параллельных шлюзов. Конструкция представляет собой массивное сооружение с основным механическим затвором и системами создания газодинамического барьера. Фактически это наземный стационарный реактивный двигатель с тройным кольцевым соплом, направленным под углом в небо, но нужный не для разгона тела, а для вытеснения атмосферы и создания буфера при входе челнока в атмосферу.
Газодинамический барьер
Основной рабочий элемент. Приближение челнока инициирует (за несколько секунд) создание конического сверхзвукового потока газа, направленного наружу, вдоль оси тоннеля.
- Источник и конструкция. Газодинамический барьер создается тремя независимыми концентрическими реактивными кольцевыми двигателями (поясами) или аналогичными гиперзвуковыми прямоточными реактивными двигателями аналогичной трехпоясной схемы, установленными вокруг среза шлюза и работающими на воздушно-водородной топливной смеси. Водород производится на месте электролизом. Такая трёхкратная избыточность обеспечивает отказоустойчивость: для создания эффективного барьера достаточно срабатывания любых двух поясов, поэтому система сохраняет работоспособность при отказе одного из трёх. Каждый пояс имеет собственную систему подачи топлива, управления и воспламенения. Пояса находятся вокруг внешней части шлюза друг над другом со смещением ступенями назад от малого пояса к крупному, механический шлюз находится внутри шлюза за каскадом поясов. Это позволяет производить запуск поясов без необходимости предварительного открытия механического шлюза.
- Ключевые функции.
1) Создание направленного наружу давления для защиты вакуума в тоннеле на время прохождения челнока;
2) Предварительное вытеснение и нагрев атмосферного воздуха в зоне выхода перед шлюзом для создания градиента на разделе сред между вакуумом тоннеля и атмосферой, что формирует градиентный переход между вакуумом тоннеля и атмосферой.
Газодинамический барьер не является аэродинамической защитой челнока и не экранирует его от атмосферы. Его функция — растянуть во времени момент перехода между средами, преобразуя практически мгновенную (микросекундную) ударную нагрузку при контакте с холодным неподвижным воздухом в распределенную миллисекундную нагрузку при контакте с разогретым сонаправленным потоком. Это не снижает интегральные аэродинамические силы, но резко уменьшает ударность (jerk) и высокочастотную составляющую нагрузок, снижая риск локальных разрушений и термошока конструкции.
- Форма потока. Конус с эллиптическим сечением, соответствующий сечению тоннеля и челнока. Длиной от десятков до сотен метров, исходящий наружу из трех рядов кольцевых сопел реактивных поясов атмосферного шлюза.
Газодинамический барьер атмосферного шлюза не требует формирования геометрически идеального, стационарного или строго осесимметричного конуса. Его рабочий режим по своей физической сути является динамическим, допускающим временные и пространственные флуктуации формы, плотности и скорости потока.
Критическим и единственным жёстким условием работоспособности шлюза является поддержание на всём протяжении выхода челнока положительного (направленного наружу) градиента давления и импульса, полностью исключающего проникновение атмосферного воздуха внутрь тоннеля, а также предварительная газодинамическая и термическая подготовка атмосферы в зоне выхода, что существенно повышает надёжность и реализуемость системы.
Таким образом, форма потока рассматривается как адаптивный параметр, а не как целевая величина, и оптимизируется в реальном времени по интегральным характеристикам (давление, массовый расход, импульс), а не по жёстко заданной геометрии.
- Масштабируемость и испытания. В отличие от тысячекилометрового ускорителя, конструкция шлюза является модульной и легко масштабируемой. Ключевые технологии — создание стабильного сверхзвукового газодинамического конуса, синхронизация, работа реактивных поясов — могут быть полностью отработаны на полнофункциональных натурных стендах в масштабе 1:5 или 1:10, что позволяет снять основные технические риски проекта до начала полномасштабного строительства основной трассы.
Система безопасности
Работа с водородом предъявляет повышенные требования к взрывопожарной безопасности. Вся инфраструктура шлюза проектируется с учетом этого: дублированные системы детектирования утечек водорода, инерционная продувка магистралей азотом, взрывозащищённое исполнение оборудования, физическое разделение электролизных установок, хранилищ и двигательных поясов, а также создание направленных вентиляционных каналов для безопасного отвода возможных выбросов в атмосферу вдали от обслуживающего персонала и критической инфраструктуры.
Габариты и стартовая масса

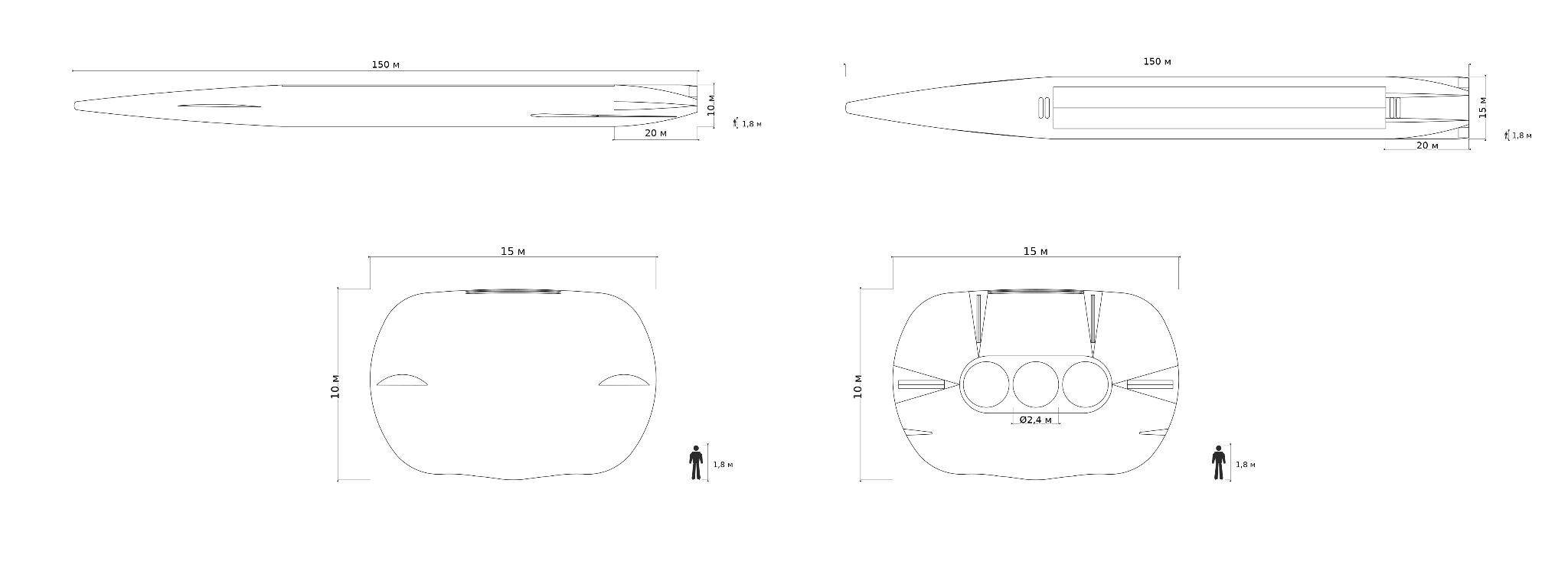

Длина ~150 м, эллиптическое сечение ~10x15 м. Форма — гиперзвуковой клин, оптимизированный для минимального сопротивления и тепловой нагрузки при пробитии атмосферы.
- Оптимальная стартовая масса. ~15 000 тонн.
Масса челнока в 15 000 тонн результат поиска инженерно-экономического оптимума, лежащего в «золотой середине» между физическими ограничениями и возможностями реализации.
| Критерий | Нижний предел (< 8 000 – 10 000 т) | Оптимум (15 000 т) | Верхний предел (> 20 000 – 25 000 т) |
|---|---|---|---|
| Аэродинамика и перегрузки | Атмосфера доминирует. Сила сопротивления Fd = ρ·A·v² создаёт высокие перегрузки a = Fd/m, требуя сложной активной стабилизации и приводя к пиковым тепловым нагрузкам. | Инерция доминирует. Атмосферное сопротивление вызывает начальные кратковременные (до 5 сек) перегрузки (~3-6g), что позволяет использовать более простые системы амортизации и теплозащиту. | Перегрузки снижаются незначительно, но преимущества нивелируются другими факторами. |
| Тепловой режим | Низкая теплоемкость. Малая масса m ведёт к быстрому росту температуры ΔT = Q·t / (m·c), требуя экстремальных систем активного охлаждения. | Высокая тепловая инерция. Массивная конструкция поглощает и рассеивает пиковое тепло кратковременного пробития атмосферы, позволяя использовать комбинацию пассивной и активной теплозащиты. | Теплоёмкость растет, но отвод тепла от массивной конструкции становится отдельной проблемой. |
| Энергетика запуска | Требуемая энергия E = ½·m·v² приемлема, но не компенсирует недостатков. | Разумный баланс. Энергия разгона до 11 км/с составляет ~9×10¹⁴ Дж (~252 ГВт·ч), что соответствует возможностям распределённой системы ГАТЭС и накопителей. | Энергозатраты растут линейно, требуя непропорционального увеличения мощности и ёмкости накопителей, что экономически неэффективно. |
| Конструкция и логистика | Реализуемо, но не даёт ключевого преимущества «инерционного тарана». | Совместимо с существующими технологиями. Габариты и масса соответствуют возможностям современных судостроительных доков, методов сварки и транспортировки. | Конструкция теряет жёсткость, возникают проблемы собственных колебаний, сборки, доставки к месту старта. Затраты растут сверхлинейно. |
| Философия StarRoad | Остаётся в парадигме «лёгкого аппарата», уязвимого к атмосфере. | Реализует парадигму «инерционного тарана»: атмосфера — не барьер, а кратковременное возмущение, преодолеваемое за счёт массы и прочности. | Превращается в неподъемную для индустрии задачу, сводя на нет экономию от масштаба. |
- Физически — находится выше порога (~10 000 т), после которого инерция начинает доминировать над аэродинамическим воздействием.
- Энергетически — не приводит к экспоненциальному росту требований к инфраструктуре.
- Технологически — остаётся в рамках масштабируемых индустриальных практик (судостроение, тяжёлое машиностроение).
- Экономически — балансирует между удешевлением вывода за счёт масштаба и ограничением капитальных затрат.
Таким образом, данный параметр расчётный оптимум, делающий концепцию StarRoad физически реализуемой и экономически оправданной.
Компоновка и системы
Вся внутренняя архитектура проектируется как многоуровневая продольная структура с функциональным разделением по высоте корпуса.
- Нижняя и задняя части корпуса полностью отведены под энергетические и силовые системы: бортовой реактор, теплообменники, контуры активного охлаждения, силовые преобразователи, накопители энергии, магистрали теплоносителя и элементы морской силовой установки. Такое размещение понижает центр масс челнока, повышая устойчивость при гиперзвуковом полёте, планировании и приводнении, а также упрощает тепловую и радиационную защиту верхних отсеков.
- Сверхпроводящая система левитации и стабилизации интегрирована вдоль бортов челнока и частично в днище. Сверхпроводящие модули фиксированы непосредственно за внешней обшивкой и теплозащитным слоем, что минимизирует зазор между магнитным полем и пассивными обмотками тоннеля. Магниты размещаются:
- вдоль бортов по всей длине корпуса, включая верхнюю и среднюю зоны до линии раздвижных створок;
- в средней и задней части днища;
- с исключением зон выхода основных крыльев и механических ниш.
Такое распределение обеспечивает равномерное магнитное поле, высокую устойчивость на гиперзвуковых скоростях и отказоустойчивость при локальных повреждениях.
- Средняя часть корпуса отведена под ниши складных крыльев и силовую раму их крепления. Основные крылья убираются внутрь корпуса и изолированы от энергетических и грузовых отсеков. Передняя часть средней зоны носа используется для размещения малых выдвижных управляющих крыльев, применяемых для коррекции траектории и стабилизации на переходных режимах.
- Верхняя часть корпуса предназначена для размещения универсального сменного модуля полезной нагрузки. Модуль стандартизирован по габаритам, точкам крепления, массе и допустимому положению центра тяжести и может конфигурироваться как грузовой, танкерный, пассажирский или комбинированный. Установка и извлечение модуля выполняются в доке перед стартом, а также возможны на орбите после раскрытия верхних створок. Грузовой отсек оснащается встроенным гидравлическим или электромеханическим подъёмником и направляющими, обеспечивающими автоматизированное выдвижение и извлечение модулей в условиях микрогравитации без участия экипажа.
- Раздвижные верхние створки не являются несущими элементами силового каркаса и выполняют функции аэродинамического обтекателя и орбитального доступа. В створки интегрированы складные радиаторные панели системы теплового управления. После полного раскрытия и фиксации створок панели автоматически разворачиваются, после чего в них подаётся хладагент для сброса избыточного тепла в вакуум.
- Носовая часть челнока имеет многоуровневую функциональную компоновку:
- верхняя носовая зона — мостик, системы управления, навигации и связи;
- средняя носовая зона — механизмы малых выдвижных крыльев и управляющих поверхностей;
- нижняя носовая зона — баки с криогенным топливом и хладагентом, обеспечивающие минимальное гидравлическое сопротивление и максимально быстрый доступ охлаждающей среды к системам активного охлаждения носовой части во время пробития атмосферы.
Такая компоновка обеспечивает короткие тепловые и гидравлические контуры, снижает тепловую инерцию носа и повышает надёжность работы теплозащитных систем на наиболее нагруженном участке полёта. В целом компоновка челнока представляет собой жёстко структурированную, масштабируемую и модульную архитектуру, оптимизированную под гиперзвуковой старт, орбитальные операции, автономное плавание и многократную эксплуатацию без глубокой переборки корпуса.
Термозащита корпуса
Носовая часть и днище челнока оснащены многослойной композитно-металлической системой термозащиты, рассчитанной на экстремальные тепловые и динамические нагрузки при гиперзвуковом полёте и последующем приводнении. Конструкция сочетает пассивные и активные элементы и включает:
- внешний теплостойкий слой, устойчивый к кратковременным температурам в тысячи градусов и интенсивному радиационному нагреву;
- силовой металлический подслой, воспринимающий механические и вибрационные нагрузки;
- контуры активного охлаждения, обеспечивающие отвод тепла от наиболее нагруженных зон, в первую очередь носовой части и передней кромки днища;
- сменяемые абляционные элементы в локальных критических зонах, рассчитанные на контролируемый износ без повреждения основной конструкции.
Система термозащиты спроектирована с учётом термического удара при контакте разогретого корпуса с водой при посадке в океан, включая резкие температурные градиенты и циклические тепловые напряжения. Архитектура предусматривает сегментирование и модульную замену наиболее нагруженных элементов в ходе регламентного обслуживания, что повышает ремонтопригодность и ресурс многоразовой эксплуатации.
Крылья
Челнок оснащается двумя парами выдвижных крыльев, предназначенных для стабилизации, планирования и посадки. Раскрываются после выхода в разреженные слои атмосферы.
- Передняя пара крыльев выполняет функции коррекции траектории, стабилизации тангажа и крена, а также демпфирования динамических возмущений. Раскрываются после выхода в разреженные слои атмосферы для планирования.
Параметры каждого переднего крыла:
- длина (размах от корня): ~35 м;
- ширина по корню / законцовке: ~14 / 7 м;
- площадь: ~360–400 м².
- Задняя пара крыльев является основной аэродинамической поверхностью челнока.
Параметры каждого заднего крыла:
- длина (размах от корня): ~100 м;
- ширина по корню / законцовке: ~14 / 7 м;
- площадь: ~1000–1100 м².
Суммарная площадь крыльев составляет порядка 2800–2900 м². Дополнительный вклад в подъёмную силу вносит несущая форма фюзеляжа, увеличивающая эффективную аэродинамическую площадь примерно на 20–30%.
В дозвуковом режиме суммарная конфигурация обеспечивает ориентировочное аэродинамическое качество L/D ≈ 9–13, что позволяет реализовать устойчивое планирование и контролируемый выбор точки посадки. Типичные скорости планирования и приводнения оцениваются в диапазоне 90–120 м/с (≈ 320–430 км/ч). При таких скоростях безопасность посадки определяется не абсолютной горизонтальной скоростью, а вертикальной скоростью касания, углом атаки и профилем глиссады.
Парашютные системы
Для снижения ударных нагрузок при приводнении и расширения допустимого окна посадки челнок оснащается многоразовой парашютно-парафойловой системой, работающей как условно-штатный контур мягкой посадки.
- Архитектура и размещение. Система включает две парафойловые позиции:
- одну в верхней кормовой части;
- одну в верхней передней части (сразу за носовой зоной).
Каждая позиция выполнена по схеме N+1 (основной + резервный парафойл) с независимыми укладками и вытяжными линиями. Парафойлы крепятся к корпусу не в одной точке, а через поперечную линию крепления к силовым рамам, что снижает локальные пики нагрузок и повышает устойчивость по тангажу и крену. Размещение куполов разнесено по продольной оси, исключая взаимное влияние и захлёстывание.
- Площади и режим работы. Парафойлы предназначены не для полного удержания веса аппарата, а для демпфирования вертикальной скорости на финальном участке и формирования фазы плавного касания. Ориентировочные параметры:
- площадь одного основного парафойла: ~4500–6000 м²;
- суммарная активная площадь при работе двух парафойлов: ~9000–12 000 м².
Целевое значение вертикальной скорости в момент касания — Vz≈1 м/с.
- Критерий включения. Парашютно-парафойловая система используется только при необходимости. Алгоритм посадки учитывает суммарную перегрузку (векторную сумму аэродинамической, инерционной и гидродинамической составляющих):
- если прогнозируемая суммарная перегрузка при касании не превышает 4g, посадка выполняется без использования парафойлов (на крыльях);
- при риске превышения 4g система активируется и снижает вертикальную составляющую скорости до целевого значения, переводя посадку в режим мягкого глиссирования.
- Многоразовость. Парафойлы, стропные системы и узлы крепления рассчитаны на многократное применение с регламентным обслуживанием (осмотр, сушка, замена быстроизнашиваемых элементов) без разборки силового каркаса корпуса.
Автономная силовая и двигательная установка
Челнок оснащён полностью автономной энергодвигательной системой, рассчитанной на весь цикл миссии: от маневров на орбите до многомесячного автономного плавания.
- Базовый источник энергии: бортовой ядерный реактор.
- Тип: компактный быстрый реактор на расплавах солей (ЖМСР) или высокотемпературный газоохлаждаемый реактор (ВТГР) следующего поколения. В перспективе — компактный термоядерный модуль (например, на основе схемы с полевым сжатием, как у Helion Energy).
- Мощность: электрическая — 10-20 МВт, тепловая — 50-100 МВт.
- Назначение: обеспечение энергией всех бортовых систем, сверхпроводящих элементов магнитолевитационной системы, электромагнитных плазменных двигателей (ЭМПД), систем активного охлаждения и движителей для автономного плавания. Реактор рассчитан на работу без перезагрузки топлива в течение всего срока службы челнока (5-10 лет).
- Бортовая сверхпроводящая система левитации и стабилизации. Вдоль корпуса челнока интегрированы криогенные модули со сверхпроводящими магнитами на основе высокотемпературных сверхпроводников (ВТСП), охлаждаемых жидким азотом или водородом от бортовых систем. Эти магниты создают мощное основное магнитное поле для левитации и активной стабилизации (система «магнитного подвеса»). Они позволяют челноку сохранять левитацию даже при полном отказе внешнего питания тоннеля за счёт индукционного взаимодействия с пассивными обмотками-«рельсами» (эффект «магнитного зеркала»).
Система управления стабилизацией построена по иерархическому принципу:
- Пассивный контур (микросекунды): индукционная связь сверхпроводников с обмотками тоннеля автоматически создаёт возвращающую силу при любом смещении — без участия электроники.
- Аппаратный контур (микросекунды — миллисекунды): специализированные схемы (FPGA, ASIC) обеспечивают детектирование дисбаланса и переключение секций по жёстким алгоритмам.
- Программный контур (миллисекунды — десятки миллисекунд): бортовой вычислитель (с поддержкой ограниченного ИИ) перераспределяет токи между сверхпроводящими секциями для компенсации медленных дрейфов и локальных дисбалансов, не требуя реакции в наносекундном диапазоне.
Такая архитектура обеспечивает миллисекундное время реакции на возмущения, что на порядки превышает требования устойчивости для челнока массой 15 000 тонн на гиперзвуковых скоростях.
- Основные двигатели: электромагнитные плазменные двигатели (ЭМПД) высокой тяги.
- Принцип: магнитоплазмодинамические (МПД) двигатели или двигатели с азимутальным потоком (VASIMR), питаемые от бортового реактора.
- Тяга: до 50-100 кН (5-10 тонн-силы) в импульсном режиме, что достаточно для выполнения коррекций орбиты, схода с неё и межорбитальных переходов.
- Рабочее тело: запас жидкого ксенона, аргона или водорода (также используемого для систем охлаждения).
- Автономность: двигатели управляются бортовым ИИ, способным самостоятельно рассчитывать и выполнять манёвры для стыковки с орбитальными станциями, разгрузки и возвращения.
- Тепловая система управления:
- Выдвижные радиаторы. Развёртываемые в космосе панели с жидкостным контуром для сброса избыточного тепла от реактора и оборудования в вакуум.
- Фазовые тепловые аккумуляторы (ТА). Критический элемент. Расположены в носовой части и критических узлах. Поглощают пиковое тепло (мегаджоули) при пробитии атмосферы на старте и входе, предотвращая перегрев конструкции. В космосе или в океане тепло медленно сбрасывается через радиаторы или в окружающую среду.
- Система активного охлаждения. Замкнутый контур с жидким гелием/водородом для экстренного охлаждения теплозащитного экрана и критических элементов в полёте.
- Резервирование и безопасность: Дублированные системы управления реактором, независимые контуры охлаждения, аварийные средства рассеивания тепла. Конструкция обеспечивает безопасность при любом сценарии, включая падение в океан.
Автономные посадочные и морские системы
После приводнения в заданном районе Атлантики челнок переходит в режим полностью автономного морского судна. Для этого используются:
- Движительный комплекс. Два выдвижных винторулевых комплекса (азимутальных подруливающих устройства) или водомётных движителя, обеспечивающие высокую манёвренность при малых ходах.
- Энергетика для плавания. Электроэнергию для движителей и бортовых систем обеспечивает штатный бортовой ядерный/термоядерный реактор, работающий в минимальном режиме. Запаса активной зоны хватает на многомесячные автономные переходы.
- Навигация и связь. Спутниковая (GPS/ГЛОНАСС), инерциальная навигация, радары и лидары для распознавания надводной обстановки. Устойчивая связь через геостационарные спутники.
- Система финального торможения. Для гашения остаточной скорости (100-150 км/ч) перед самым касанием воды используется комбинированная система: тормозной парашют малой площади (для стабилизации и начального торможения) и короткий импульс маршевых плазменных двигателей (для точного гашения вертикальной скорости). Парашют отстреливается после приводнения.
Эта конфигурация позволяет челноку после посадки самостоятельно следовать в порт приписки или к точке встречи с буксиром, не требуя немедленной помощи. Он способен автономно держаться на штормовой волне, совершать длительные переходы и приходить в назначенный док для обслуживания по расписанию, превращаясь из космического аппарата в роботизированное морское судно.
AstroLiner-S: стартовая / упрощённая версия
На ранних этапах реализации StarRoad, а также в качестве базовой, технологически упрощённой и эксплуатационно более консервативной конфигурации, предусматривается использование стартовой версии челнока — AstroLiner-S (Simplified / Start).
Данная модификация представляет собой функционально полноценный, но энергетически и системно упрощённый вариант AstroLiner, предназначенный для начальной эксплуатации магистрали, ранних грузовых и пилотируемых запусков, а также для поэтапного снижения технологических, эксплуатационных и регуляторных рисков системы.
- Ключевая идея AstroLiner-S. AstroLiner-S реализует базовую парадигму StarRoad — инерционный таран атмосферы, но без использования бортового ядерного или термоядерного источника энергии и с полным сохранением массогабаритных стартовых характеристик основной версии.
Все энергетически экстремальные операции (разгон, левитация, стабилизация в тоннеле) полностью вынесены в наземную инфраструктуру.
Челнок AstroLiner-S является:
- автономным транспортным аппаратом,
- полностью многоразовым,
- способным к самостоятельному выходу на орбиту, сходу с неё и возвращению,
- но использующим исключительно химическую тягу вне тоннеля,
- не содержащим на борту источников ионизирующего излучения высокой мощности.
- Энергетика и сверхпроводящие системы. В конфигурации AstroLiner-S полностью исключены:
- ядерные и термоядерные энергоустановки,
- связанные с ними радиационные, тепловые и аварийные риски,
- сценарии необратимого загрязнения тоннеля и шлюзовых участков.
Сверхпроводящие элементы левитации, стабилизации и взаимодействия с трассой:
- предварительно накачиваются током перед стартом,
- переводятся в персистентный режим,
- изолированы друг от друга и управляются бортовой системой.
Питание бортовой электроники, систем управления и защит осуществляется за счёт аккумуляторов и инерционных накопителей (маховиков), рассчитанных на полный цикл тоннельного разгона с запасом по времени.
Активное управление сверхпроводящими контурами в процессе разгона ограничено малыми корректирующими токами и аварийными режимами, что исключает необходимость в высокомощном непрерывном источнике энергии на борту.
В орбитальном режиме в качестве активного источника энергии используются складные солнечные панели.
- Двигательная установка вне тоннеля
Все орбитальные операции AstroLiner-S выполняются с использованием химической тяги.
Челнок оснащается:
- маршевыми химическими двигателями средней тяги (класса LOX/LH₂ или LOX/LCH₄),
- дублированными системами ориентации и аварийного управления (RCS).
Двигательная установка обеспечивает:
- довыведение на целевую орбиту после выхода из атмосферы,
- коррекцию орбитальных параметров,
- сход с орбиты,
- управляемый вход в атмосферу и возвращение.
Отказ от электрореактивных и магнито-плазменных двигателей в данной версии обусловлен отсутствием на борту высокомощного источника электроэнергии и не рассматривается как архитектурное ограничение системы в целом.
- Возвращение и многоразовость
AstroLiner-S способен к:
- автономному сходу с орбиты,
- пологому управляемому входу в атмосферу,
- аэродинамическому планированию,
- посадке в океан с использованием крыльев и парашютно-парафойловой системы.
Отсутствие реактора существенно упрощает:
- морскую эксплуатацию,
- регламентное обслуживание,
- восстановление аппарата после внештатных посадок.
- Роль AstroLiner-S в развитии StarRoad
AstroLiner-S рассматривается как:
- первая серийная версия челнока StarRoad,
- платформа для накопления статистики запусков и отказов,
- средство раннего ввода системы в эксплуатацию,
- базовый транспорт для начальной орбитальной инфраструктуры.
По мере развития проекта, появления компактных высокомощных источников энергии и накопления эксплуатационного опыта, AstroLiner-S может эволюционно дополняться или замещаться полнофункциональной версией AstroLiner, оснащённой высокомощными бортовыми энергетическими установками и электромагнитными плазменными двигателями.
Таким образом, AstroLiner-S является не компромиссом, а логичным стартовым уровнем системы, позволяющим начать эксплуатацию StarRoad раньше, безопаснее и с меньшими системными рисками, не изменяя фундаментальной архитектуры магистрали.
Назначение и принцип
Проект включает создание собственной интегрированной энергетической и климатической инфраструктуры гигаваттного класса на основе модифицированной технологии Enhanced Geothermal Systems (EGS). В качестве рабочего тела используется сверхкритический диоксид углерода (sCO₂), получаемый путём прямого захвата из атмосферы (Direct Air Capture, DAC). Система совмещает три критические функции: 1) активное управление геотермальным тепловым полем для обеспечения термической стабильности ускорительного тоннеля; 2) генерация базовой электроэнергии; 3) долгосрочная утилизация атмосферного CO₂.
Подземная архитектура ГАТЭС
Для гарантированного обеспечения термической стабильности, энергонезависимости и долговечности каждый ускорительный тоннель сопровождается комплексом из семи служебных тоннелей малого диаметра, образующих интегрированную систему ГАТЭС:
- Шесть магистральных коллекторно-энергетических тоннелей (диаметр 2 м). Расположены на 30 метров ниже уровня пола ускорительного тоннеля, с равномерным шагом 7 метров между осями. Работают попарно в реверсивном режиме циркуляции агрессивно переохлаждённого (+5°C) сверхкритического CO₂. Эта конфигурация формирует под всем сечением ускорителя сплошную охлаждённую плиту толщиной >15 м, полностью исключая тепловые мосты.
- Один технический сервисный тоннель (диаметр 3 м). Расположен на одном уровне с ускорительным тоннелем, в 3 метрах сбоку. Обеспечивает постоянный диагностический и ремонтный доступ без остановки движения. Конструкция тоннелей ГАТЭС рассчитана на комбинированное воздействие высокого внутреннего давления (до 25 МПа), горного давления и динамических нагрузок. Проходка всего комплекса из семи тоннелей осуществляется полностью роботизированным флотом микротоннелепроходческих комплексов (ТПК). ГАТЭС физически и функционально отделяет энергетическую инфраструктуру от транспортной, обеспечивая беспрецедентную надёжность и ремонтопригодность.
Система охлаждения и ГТМК
- Глубинный охлаждающий контур. Под ускорительным тоннелем располагаются коллекторно-энергетические тоннели ГАТЭС, по которым циркулирует рабочее тело на основе CO₂ в плотном высоконапорном или сверхкритическом режиме. Целевой температурный диапазон холодного потока перед входом в глубинные коллекторы — около +5…+15°C в штатном низкотемпературном режиме. После отбора геотермального тепла и прохождения глубинного участка CO₂ может нагреваться выше +100°C в зависимости от глубины, теплового потока пород и режима генерации энергии. Контур отводит геотермальное тепло, формирует охлаждённую зону под основным тоннелем и позволяет безопасно прокладывать магистраль на глубинах порядка 5–8 км.
- Гидро-термальный магистральный канал (ГТМК). Вдоль трассы StarRoad, параллельно сервисному шоссе, ЛЭП и коммуникациям, сооружается гидро-термальный магистральный канал — ГТМК. Он соединяет терминалы в единую поверхностную теплоотводящую систему.
ГТМК представляет собой водный канал шириной около 5–8 м и глубиной 2–3 м. По дну канала проходят несколько независимых высоконапорных трубопроводов-змеевиков, по которым CO₂ перемещается между соседними терминалами. Вода служит тепловым буфером и промежуточным теплоносителем.
После турбинных, теплообменных или компрессорных узлов CO₂ поступает в змеевики с температурой ориентировочно +50…+80°C. На межтерминальном участке длиной около 50 км он отдаёт тепло воде, охлаждаясь примерно до +22…+35°C в зависимости от сезона, влажности воздуха, интенсивности ливней, ночного радиационного охлаждения и режима работы канала.
Температура воды в ГТМК в штатном режиме поддерживается примерно в диапазоне +22…+32°C, с локальным повышением в горячих секциях до +35…+45°C. В отдельных зонах около входа горячего потока возможен кратковременный нагрев воды до +50…+80°C, что даже может частично снижать биологическую активность, но не делает воду питьевой без очистки.
Сверху канал закрывается лёгкими селективными пластинами, отражающими солнечное излучение и допускающими сброс тепла в инфракрасном диапазоне.
- Терминальное охлаждение. У каждого терминала размещаются градирни, теплообменники, насосы, бустер-компрессоры, турбодетандеры и резервные чиллеры. В штатном режиме основная часть низкопотенциального тепла сбрасывается пассивно через ГТМК.
Градирни и терминальные теплообменники доводят поток CO₂ после ГТМК примерно с +22…+35°C до +15…+25°C. При необходимости резервные чиллеры должны снижать температуру до -5…+5°C перед подачей в глубинные коллекторы. Чиллеры используются не как основной постоянный режим, а как пиковый, аварийный или сезонный резерв.
- Бустерное сжатие и турбодетандер. К следующему терминалу CO₂ поступает охлаждённым, но под повышенным давлением. Затем он может направляться на турбодетандер, где часть энергии сжатия рекуперируется, а температура дополнительно снижается за счёт расширения — ориентировочно до -10…+5°C в зависимости от давления, расхода и требуемого фазового режима.
После этого CO₂ подаётся в коллекторные тоннели ГАТЭС с требуемыми температурой, давлением и фазовым состоянием. Этот цикл не является источником бесплатной энергии: компрессор вносит работу, канал сбрасывает тепло сжатия, а турбодетандер лишь частично возвращает затраченную энергию. Полезный результат — более холодный поток при меньшей нагрузке на активные холодильные установки.
- Резервирование и двунаправленность. Трубопроводы-змеевики проектируются дублированными и двунаправленными. При повреждении одного контура поток перераспределяется через резервный трубопровод или соседний терминал. Направление движения CO₂ может изменяться в зависимости от тепловой нагрузки, аварийного режима и состояния отдельных участков.
- Ремонтопригодность. ГТМК секционируется шлюзами примерно через каждый километр. При повреждении участка сегмент изолируется, уровень воды снижается насосами до минимального технологического уровня или участок частично осушается. После сброса давления ремонтные бригады или роботизированные комплексы получают доступ к змеевикам без остановки всей магистрали. На время ремонта охлаждение поддерживается резервными контурами, изменением направления потока, усилением теплообмена через соседние терминалы и временным включением чиллеров.
- Ограниченная водохозяйственная функция. ГТМК может выполнять вторичную водохозяйственную функцию. При постоянном уклоне с востока на запад канал способен поддерживать медленное самотёчное движение воды, промывку секций и регулируемый сброс избытка.
Ночные экваториальные ливни могут использоваться для пополнения канала через водосборы, отстойники, фильтры и переливы. Поскольку вода не контактирует с CO₂ напрямую, после локальной фильтрации она может применяться для ограниченной ирригации, технического водоснабжения терминалов, противопожарных резервов и зелёных защитных зон.
Эта функция остаётся вторичной: отбор воды допускается только в пределах, не нарушающих основную задачу ГТМК — охлаждение CO₂ и поддержание тепловой устойчивости ГАТЭС.
- Значение для StarRoad. Глубинные коллекторы, ГТМК, терминальные охладители, градирни, бустер-компрессоры, турбодетандеры и резервные чиллеры образуют единую распределённую систему теплового управления. Она снижает зависимость от локальных холодильных машин, повышает отказоустойчивость, позволяет перераспределять тепловые потоки между терминалами и делает глубокую прокладку ускорительного тоннеля более реалистичной.
Поверхностная система охлаждения также усиливает экономическое значение StarRoad: вдоль трассы формируется линейный пояс терминалов, сервисных дорог, энергетических узлов, водного канала, промышленных площадок и орошаемых аграрных зон.
Интеграция с техническими тоннелями и наземными терминалами
- Интеграция с ГАТЭС. Под каждым наклонным тоннелем, на глубине дополнительных 10-20 м, проходятся коллекторные тоннели ГАТЭС для предварительного замораживания и стабилизации породы на этапе строительства и последующей генерации энергии.
- Наземный терминальный комплекс. Каждый наклонный тоннель на поверхности завершается многофункциональным наземным терминалом. Каждый из 40 терминалов является независимым узлом, включающим:
- Комплекс вентиляции и газоочистки для поддержания воздушного режима в тоннеле и удаления отработанного воздуха.
- Строительная база с площадками для складирования, перегрузки и временного хранения модулей, грунта и строительных материалов.
- Административно-бытовой корпус для размещения сменного персонала (диспетчерские, комнаты отдыха, мастерские, склады).
- Геотермальная электростанция и охладительные установки, интегрированные в общую сеть ГАТЭС использующие и управляющие теплоносителем глубинных коллекторных тоннелей.
- Станция захвата и обработки CO₂ (DAC). Установка прямого захвата диоксида углерода из атмосферы (Direct Air Capture). Обеспечивает замкнутый цикл ГАТЭС: извлечённый CO₂ сжижается, очищается и подаётся в глубинные коллекторные тоннели в качестве теплоносителя.
- Пункт подключения к внешним энергосетям и связи (резервное питание, широкополосный канал).
Стратегическое значение
Помимо энергообеспечения и термостабилизации, ключевой функцией системы является создание принципиальной возможности безопасной и экономичной сверхглубокой (5-8 км и более) прокладки основного ускорительного тоннеля. Активное управление тепловым полем и отвод геотермального потока снимает температурные ограничения, которые в ином случае делали бы такое заглубление невозможным. Эта возможность, в свою очередь, позволяет реализовать оптимальную S-образную геометрию трассы с большими радиусами кривизны, что необходимо для плавного набора высоты и вывода челнока под углом ~5-6° к горизонту при соблюдении допустимых для грузов и экипажа перегрузок (~4g) на длине трассы в 2050 км. Таким образом, ГАТЭС является технологическим фундаментом не только для энергетики, но и для всей баллистической оптимизации траектории StarRoad. Проходка всего комплекса осуществляется полностью роботизированным флотом микро-ТПК.
Мощность и масштаб
- Стоимость одной станции 2.5 ГВт: $2.0–3.0 млрд.
- Стоимость 40 станций: $80–120 млрд.
Эта оценка подтверждается нижней границей затрат на российские ГеоТЭС (по данным Итурупа — около $650/кВт) и верхней границей для сложных проектов ($1,500/кВт).
При расчете за основу берется верхняя оценка общей мощности ГАТЭС в 100 ГВт. Реальная доступная мощность может быть оценена, только после геологоразведки и может быть значительно ниже, вплоть до единиц гигаватт. В этом случае высвободившиеся средства идут на строительство альтернативных источников генерации энергии.
Экологические и региональные функции
StarRoad реализует модель активного экологического служения. Проект является крупнейшим в мире стационарным потребителем атмосферного CO₂, который в сверхкритическом состоянии является постоянным рабочим телом в замкнутой системе ГАТЭС. Миллионы тонн углекислого газа изымаются из атмосферного цикла и заперты в технологическом контуре на века. Это превращает StarRoad в мощный инструмент климатической инженерии, компенсирующий углеродные выбросы целых отраслей промышленности.
ГТМК — не просто элемент системы охлаждения ГАТЭС, но и трансконтинентальная инфраструктура двойного назначения, приносящая пользу региону:
- Ирригация. Отводные шлюзы позволяют использовать воду канала для орошения сельскохозяйственных земель вдоль трассы, превращая засушливые районы в «зелёный пояс» Африки.
- Естественное пополнение. Канал автоматически пополняется за счёт частых экваториальных ливней.
- Гравитационный поток. Благодаря естественному уклону местности (3400 м на востоке → 0 м на западе), вода движется по каналу самотёком без насосов, обеспечивая бесплатную циркуляцию.
- Микро-ГЭС. Перепад высот вдоль канала позволяет разместить каскад микро-гидроэлектростанций, вырабатывающих дополнительную возобновляемую энергию для местных сетей и самообеспечения.
Таким образом, StarRoad становится не только транспортной, но и агро-энергетической платформой, интегрированной в устойчивое развитие региона.
ГАТЭС и сеть электростанций обеспечивает избыточной «зелёной» энергией не только ускоритель, но и близлежащие города, промышленные предприятия и фермы.
Система технических перпендикулярных боковых тоннелей
Для обеспечения строительства, вентиляции, ремонта и эвакуации, вдоль трассы через каждые 50 км сооружается 40 наклонных транспортных тоннелей (угол 30°, эллиптическое сечение ~17.5 × 12.5 м). Эти тоннели проходятся тем же ТПК, что и основной тоннель, и связывают поверхность с основной магистралью на глубине до 8 км.
- Логистика. Обеспечивают независимый путь эвакуации для персонала и экипажа при аварийной остановке (Alarm-2). В отличие от вертикальных шахт, наклонный тоннель позволяет использовать самоходную технику для эвакуации десятков людей за один рейс.
- Безопасность. Обеспечивают второй независимый путь эвакуации для персонала и экипажа при аварийной остановке (Alarm-2).
- Масштабируемость. Наклонные тоннели служат базой для подключения будущих параллельных линий StarRoad. От них могут буриться горизонтальные ответвления к новым ускорительным тоннелям, превращая сеть подходов в постоянно растущий транспортный каркас.
- Интеграция с ГАТЭС. Под каждым наклонным тоннелем, на глубине дополнительных 10-20 м, проходятся коллекторные тоннели ГАТЭС для предварительного замораживания и стабилизации породы на этапе строительства и последующей генерации энергии.
Наземный терминальный комплекс
Каждый наклонный тоннель на поверхности завершается многофункциональным наземным терминалом. Каждый из 40 терминалов является независимым узлом, включающим:
- Комплекс вентиляции и газоочистки для поддержания воздушного режима в тоннеле и удаления отработанного воздуха.
- Строительная база с площадками для складирования, перегрузки и временного хранения модулей, грунта и строительных материалов.
- Административно-бытовой корпус для размещения сменного персонала (диспетчерские, комнаты отдыха, мастерские, склады).
- Геотермальная электростанция и охладительные установки, интегрированные в общую сеть ГАТЭС использующие и управляющие теплоносителем глубинных коллекторных тоннелей.
- Станция захвата и обработки CO₂ (DAC). Установка прямого захвата диоксида углерода из атмосферы (Direct Air Capture). Обеспечивает замкнутый цикл ГАТЭС: извлечённый CO₂ сжижается, очищается и подаётся в глубинные коллекторные тоннели в качестве теплоносителя.
- Пункт подключения к внешним энергосетям и связи (резервное питание, широкополосный канал).
- Подъездные пути (автодороги или ж/д ветки) для связи с региональной транспортной сетью.
- Эвакуационный пункт (выход на поверхность), оснащенный пунктом экстренной медицинской помощи и вертолетной площадкой.
Юридическая и экологическая гибкость
Наклонная геометрия технических тоннелей позволяет выносить наземные терминалы за пределы охраняемых территорий (национальных парков, заповедников, водосборных зон), даже если сама трасса StarRoad проходит под ними на глубине. Это снимает главное правовое препятствие для прокладки магистрали под природоохранными зонами, исключая необходимость строительства инфраструктуры в границах парков. Каждый терминал размещается на ближайшем участке неохраняемой земли и связывается с тоннелем наклонным стволом, что упрощает согласования, снижает экологическую нагрузку и полностью устраняет риск прямого воздействия на охраняемые экосистемы.
Система энергоснабжения и хранение энергии
Система энергоснабжения ускорителя StarRoad построена как трёхуровневая сеть, обеспечивающая:
- Гарантированное резервирование (отказ единичных элементов не приводит к остановке),
- Адаптивную скорость отдачи (от секунд на старте до микросекунд на финише),
- Минимальную протяжённость силовых кабелей (снижение потерь и индуктивности).
Уровни топологии
Уровень 0: Первичные накопители (терминалы)
- 40 терминалов, каждый с парком гравитационных накопителей, ГАЭС (микро-ГЭС на канале) и литий-ионных батарей (BESS).
- Суммарная ёмкость на терминал: ~5–9 ГВт·ч (всего ~360 ГВт·ч на трассу).
- Отдача: постоянный ток высокого напряжения (до 100 кВ) через магистральные кабели в технический тоннель.
Уровень 1: Сегментные контроллеры (50-км сегменты)
- Трасса разбита на 41 сегмент (по 50 км; последний — 50 км до шлюза).
- Каждый сегмент имеет главный распределительный контроллер, принимающий энергию от двух соседних терминалов (перекрёстное резервирование).
- Контроллер сегмента распределяет энергию по километровым энергоблокам (по 1 км каждый), синхронизируя их работу.
Уровень 2: Километровые энергетические блоки
Каждый километровый блок имеет локальный контроллер, который:
- принимает энергию от сегментного контроллера,
- управляет буферными литий-ионными аккумуляторами (расположены под стенами основного тоннеля),
- управляет переключаемыми комплектами обмоток, подключенных через маховики и ионисторы (размещены за стенами тоннеля, в специальных нишах).
Два независимых канала от сегментного контроллера к каждому километровому блоку обеспечивают резервирование.
Архитектура кабельных трасс
- Магистральные кабели (Уровень 0→1): прокладываются в трёхметровом техническом тоннеле (сервисный тоннель), идущем параллельно основному на расстоянии 3 м.
- Распределение по трассе: от каждого терминала кабели идут в обе стороны по 50 км (всего 100 км от терминала), перекрывая зоны действия соседних терминалов. Таким образом, каждый сегмент питается минимум от двух терминалов (соседних), что даёт 100%-ное резервирование.
- Ввод в основной тоннель: через каждые 1 км кабели выводятся из технического тоннеля в основной через гермопроходки и подключаются к контроллеру километрового блока.
- Разводка внутри блока: после контроллера питание разделяется на два параллельных тракта:
- Тракт А: на буферные литий-ионные аккумуляторы (ёмкость ~0.5–1 ГВт·ч на блок, для сглаживания секундных пиков).
- Тракт Б: на переключаемые комплекты обмоток через маховики (инерционные накопители) и ионисторы (суперконденсаторы), установленные за стенками тоннеля.
Трёхзонная адаптация скорости отдачи
Профиль разгона челнока оптимизирован так, чтобы пиковая мощность на единичный комплект обмоток была наибольшей в начале (где не требуется сверхкоротких импульсов), и снижалась к концу трассы. Это позволяет использовать разные типы накопителей и коммутационной аппаратуры в разных зонах:
| Зона | Участок трассы | Характер отдачи | Тип накопителей/коммутации | Причина |
|---|---|---|---|---|
| Зона I (низкая скорость) | 0 – 200 км | Секунды – миллисекунды | Литий-ионные батареи + IGBT-инверторы (стандартные) | Челнок движется медленно, время пролёта километра >0.1 с. Возможна работа от BESS без буферов. |
| Зона II (средняя скорость) | 200 – 1000 км | Миллисекунды – микросекунды | Буферные литий-ионные + маховики (инерционные), SiC-инверторы | Челнок набирает скорость; требуются более быстрые коммутации, но ещё допустимы механические маховики. |
| Зона III (высокая скорость) | 1000 – 2000 км | Микросекундные импульсы | Ионисторы (суперконденсаторы) + быстрые тиристорные ключи (GTO/IGCT) | Время пролёта километра падает до 0.09 с. Только суперконденсаторы и ионисторы с наносекундным откликом способны стабилизировать импульс. |
Важно: в Зоне III требуемая энергия на километр меньше, чем в Зоне I (из-за снижения ускорения), что снижает нагрузку на элементы, несмотря на более высокие требования к скорости отдачи.
Резервирование и аварийная устойчивость
- Дублирование контроллеров: каждый сегментный и километровый контроллер имеет горячий резерв (две идентичные платы с независимым питанием).
- Перекрёстное питание: каждый километровый блок может получать энергию не только от своего сегментного контроллера, но и от соседних (через резервные кабели в техническом тоннеле).
- Локальное резервирование обмоток: каждый километровый блок имеет три независимых комплекта обмоток, переключаемых поочерёдно. В случае повреждения одного комплекта, два других продолжают работать, обеспечивая разгон с меньшей эффективностью, но без остановки.
- Аварийное отключение: при обнаружении короткого замыкания или перегрева километровый контроллер отключает питание своего блока и изолирует его межсекционными шлюзами, не влияя на соседние блоки.
Материальная реализация и выводы
| Элемент | Место размещения | Функция |
|---|---|---|
| Первичные накопители | На поверхности (терминалы) | Долговременное хранение энергии (360 ГВт·ч). |
| Магистральные кабели | Технический тоннель (3 м) | Передача энергии от терминалов к сегментам с резервированием. |
| Сегментные контроллеры | Ниши в основном тоннеле (каждые 50 км) | Распределение энергии по 10 километровым блокам, синхронизация. |
| Буферные литий-ионные аккумуляторы | Под стенами основного тоннеля | Сглаживание секундных пиков в Зонах I–II. |
| Маховики | За стенами тоннеля (Зона II) | Буфер для миллисекундных импульсов. |
| Ионисторы (суперконденсаторы) | За стенами тоннеля (Зона III) | Микросекундная стабилизация, компенсация провалов. |
| Локальные контроллеры (километровые) | В нишах каждые 1 км | Управление переключением обмоток, мониторинг состояния, управление буферами. |
| Обмотки ускорителя | Внутренняя поверхность тоннеля | Создание бегущего магнитного поля для разгона челнока. |
Преимущества архитектуры энергоснабжения
- Плавное распределение нагрузки. Пиковая мощность не требуется одновременно на всей длине тоннеля: в начале — медленные импульсы, в конце — короткие, но менее мощные.
- Резервирование на всех уровнях. Отказ одного терминала, контроллера или даже целого 50-км сегмента не останавливает систему — соседние терминалы и сегменты компенсируют недостаток энергии.
- Гибкость масштабирования. Добавление новых параллельных линий StarRoad не требует перестройки энергосистемы — достаточно проложить дополнительные магистральные кабели в существующем техническом тоннеле.
- Оптимизация стоимости. Дорогие ионисторы и маховики используются только там, где они действительно нужны (финальные участки), а в начале трассы применяются более дешёвые литий-ионные аккумуляторы.
