Come funziona
Ciclo operativo
Come StarRoad procede dalla preparazione al lancio attraverso operazioni orbitali, atterraggio e manutenzione.
PreparazioneCamera di lancioPreparazione della navetta, dell’acceleratore, della chiusa e della levitazione magnetica.Espandi fase
La navetta carica viene collocata nella camera di lancio vicino a Batanga. Vengono testati prima i sistemi di bordo della navetta e poi i sistemi dell’acceleratore. Segue un test pre-lancio del portale gasdinamico. I superconduttori di bordo vengono energizzati, la levitazione magnetica viene attivata e verificata e il tunnel rimane sotto vuoto. Al comando inizia l’alimentazione impulsiva dei segmenti iniziali dell’acceleratore.

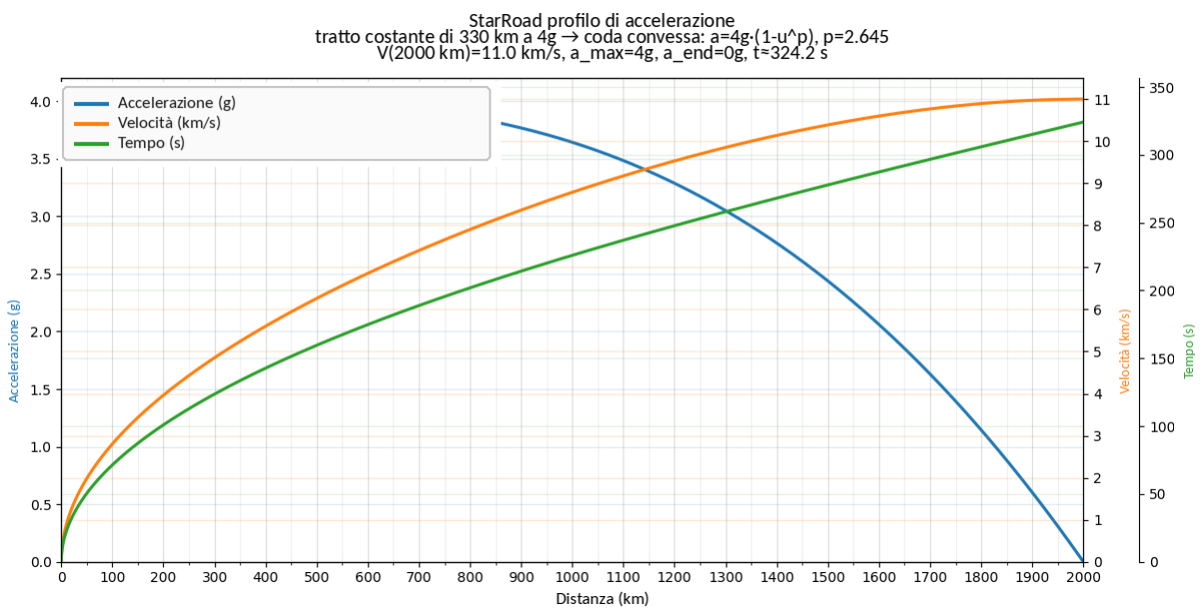

AccelerazioneTunnel maglev sotto vuotoAccelerazione fino a ~11 km/s con transizione da 4g al moto inerziale.Espandi fase
- 0–330 km. Accelerazione longitudinale iniziale di circa ~4g. Una quota significativa dell’energia è impiegata per la levitazione e per vincere la gravità.
- 330–~1800 km (tratto discendente della curva a S). L’accelerazione longitudinale diminuisce gradualmente dai 4g iniziali fino a 0. La navetta percorre le curve sotterranee, subendo carichi fino a ~4g. La traiettoria è stabilizzata dagli elementi elettromagnetici circostanti.
- ~1800–2050 km (tratto ascendente della curva a S). L’accelerazione scende a zero avvicinandosi al portale. La navetta percorre per inerzia gli ultimi 50 km a ~11 km/s.
ChiusaTransizione vuoto → atmosferaAttivazione sequenziale della barriera gasdinamica e dell’otturatore meccanico.Espandi fase
Grazie all’elevata quota del punto di uscita, la navetta raggiunge >10 km sul livello del mare già a circa ~30 km dal portale, riducendo al minimo l’impatto dell’onda d’urto sul territorio. Un minuto prima del lancio della navetta viene effettuato un test delle cinture del portale gasdinamico senza aprire il portello meccanico. Dopo che la navetta ha percorso il 45% del tunnel, l’aria compressa accumulata dalle pompe dell’ultima sezione durante la creazione del vuoto viene fatta passare attraverso le cinture del portale come flusso supersonico. Circa ~10 secondi prima del passaggio della navetta viene immesso idrogeno e il sistema della barriera gasdinamica viene pienamente attivato in modalità di combustione, creando un flusso supersonico stabile e conico di gas caldo parzialmente ionizzato. 3 secondi dopo la corretta attivazione delle cinture e la formazione del cono caldo a gradiente di barriera, il portello meccanico si apre.
La barriera impedisce inoltre la perdita del vuoto nel tunnel e attenua lo shock termico iniziale. In pochi millisecondi la navetta attraversa una zona predisposta di gas rarefatto e riscaldato. Questa tecnologia chiave modifica il profilo temporale del carico aerodinamico iniziale, eliminando un fronte d’urto ultrabreve durante il passaggio tra i due mezzi.
La barriera gas-dinamica non riduce la forza aerodinamica totale, ma spostando il carico di impatto dalla gamma di microsecondi a quella di millisecondi, riducendo in modo critico le tensioni locali, le vibrazioni e lo shock termico nella struttura della navetta.
Il cancello meccanico si chiude subito dopo il passaggio della navetta, dopo di che le cinture a reazione vengono chiuse senza indugio.
AtmosferaAttraversamento degli strati densiTratto atmosferico balistico con carichi massimi nei primi secondi.Espandi fase

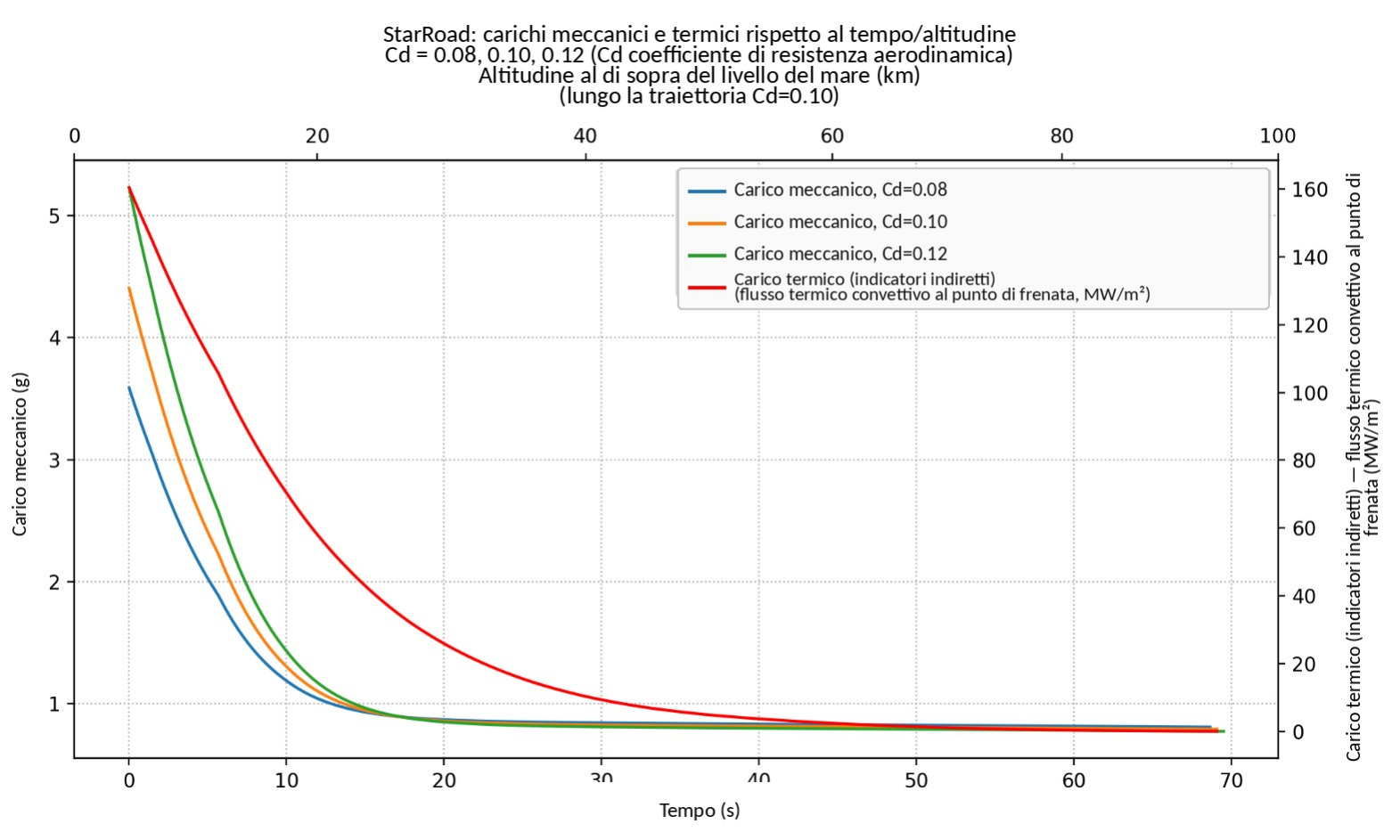

La navetta segue una traiettoria balistica e utilizza la propria massa inerziale e la struttura robusta per attraversare gli strati densi dell’atmosfera. I picchi dei carichi termici e dinamici si verificano nei primi 10–20 secondi.
Chiarimento fondamentale. Dopo l’uscita dalla zona della barriera gasdinamica, la navetta interagisce immediatamente con l’atmosfera normale alla quota prevista (~3400 m). Tutti i calcoli di traiettoria, flussi termici e sovraccarichi presuppongono una piena interazione aerodinamica con l’atmosfera, senza ipotizzare la presenza di uno “scudo di gas”, di un “canale” o di un volume rarefatto che accompagni la navetta.
OrbitaUscita nello spazio e operazioni orbitaliDissipazione del calore, correzione della traiettoria e dispiegamento del carico utile.Espandi fase
Dopo l’uscita dall’atmosfera vengono dispiegati i radiatori per smaltire il calore. La navetta attiva quindi i propulsori elettromagnetici al plasma di bordo per la correzione fine della traiettoria e l’inserimento nell’orbita di destinazione, spesso direttamente oltre GEO o verso i punti di Lagrange. Viene dispiegato il carico utile. Nella configurazione AstroLiner-S, l’inserimento finale e la correzione orbitale sono eseguiti da un sistema di propulsione chimica.
RitornoDeorbitazioneFrenata e correzione della traiettoria in base alla versione della navetta.Espandi fase
Nella versione pienamente funzionale di AstroLiner, il deorbiting viene eseguito con propulsori elettromagnetici al plasma. Nella configurazione AstroLiner-S, la frenata di deorbiting, le correzioni e le manovre finali sono eseguite dal sistema di propulsione chimica.
AtterraggioAmmaraggio oceanicoFrenata con paracadute, ammaraggio e transizione alla modalità marina.Espandi fase
Sopra l’Atlantico, vicino al Gabon, viene dispiegato un sistema di paracadute frenanti per ridurre la velocità. La navetta ammara con un piccolo angolo d’attacco su una parte inferiore rinforzata, progettata per sopportare il contatto della superficie riscaldata con l’acqua fredda. Dopo l’ammaraggio vengono dispiegate eliche o idrogetti.
ManutenzioneRimorchio e preparazione al volo successivoRientro in porto, ispezione, riparazione della protezione termica e manutenzione programmata.Espandi fase
I motori propri della navetta, alimentati dal reattore di bordo, oppure rimorchiatori di guardia in caso di guasto dei sistemi della navetta, riportano il veicolo al complesso portuale per ispezione, manutenzione, riparazione della protezione termica e preparazione al volo successivo. Nella configurazione AstroLiner-S, il rientro al porto è assicurato da batterie, da un’unità di potenza ausiliaria o da rimorchiatori di guardia.
Logica di uscita diretta
StarRoad non è progettato attorno alla necessità di sostare in orbita terrestre bassa. L’idea di base è usare l’energia cinetica iniziale per inviare il carico direttamente verso orbite ad alta energia e punti di Lagrange, riducendo la necessità di catene di rifornimento, rimorchio e lanci multipli di razzi.
Nelle prime fasi di realizzazione di StarRoad, e come configurazione di base, tecnologicamente semplificata e operativamente più conservatrice, si prevede l'utilizzo della versione di partenza della galleria AstroLiner-S (Simplified / Start).
Questa modifica è una versione funzionalmente completa, ma energetica e sistematicamente semplificata di AstroLiner, destinata all'uso iniziale della magistratura, dei primi lanci di carico e di pilotaggio, e per ridurre gradualmente i rischi tecnologici, operativi e regolatori del sistema.
L'idea chiave di AstroLiner-S
AstroLiner-S realizza il paradigma di base di StarRoad — attraversare l’atmosfera per inerzia — senza utilizzare una fonte di energia nucleare o termonucleare a bordo e mantenendo integralmente le caratteristiche di massa e ingombro al lancio della versione principale.
Tutte le operazioni energetiche estreme (sfoglio, levitazione, stabilizzazione nel tunnel) sono state completamente portate all'infrastruttura terrestre.
La cintura AstroLiner-S è:
- con un veicolo autonomo,
- completamente ricorrente,
- che può andare in orbita, scendere e tornare in auto-orbita,
- ma che utilizza esclusivamente la forza chimica fuori dal tunnel,
- non contenenti a bordo fonti di radiazioni ionizzanti di alta potenza.
Energia e sistemi superconduttori
Nella configurazione AstroLiner-S sono completamente escluse:
- impianti di energia nucleare e termonucleare,
- rischi radiativi, termici e di incidente connessi,
- le condizioni di inquinamento irreversibile del tunnel e dei portali.
Gli elementi di levitazione, stabilizzazione e interazione con la pista:
- pre-impiccato prima del lancio,
- sono trasferiti in regime permanente,
- sono isolati e gestiti da un sistema di bordo.
L'alimentazione dell'elettronica a bordo, dei sistemi di controllo e di protezione è effettuata a conto di accumulatori e accumulatori inerziosi (mahoviki), calcolati per un ciclo completo di dislocazione del tunnel con riserva di tempo.
La gestione attiva delle contorne superconduttrici nel processo di spargimento è limitata a piccoli correnti di regolazione e modalità di emergenza, che escludono la necessità di una fonte di energia continua ad alta potenza a bordo.
In orbita, i pannelli solari pieghevoli sono utilizzati come fonte di energia attiva.
Installazione motoria al di fuori del tunnel
Tutte le operazioni orbitali di AstroLiner-S sono eseguite con la trazione chimica.
La cintura è dotata di:
- motori chimici di marcia di trazione media (classe LOX/LH₂ o LOX/LCH₄),
- i sistemi di direzione e di controllo di emergenza (RCS) duplicati .
L ' impianto motore garantisce:
- portata in orbita dopo essere uscita dall'atmosfera,
- correzione dei parametri orbitali,
- La discesa dall'orbita,
- l'ingresso e il ritorno nell'atmosfera controllati.
Il rifiuto dei motori elettro-reattivi e magneto-plasma in questa versione è dovuto all'assenza di una fonte di energia elettrica di alta potenza a bordo e non viene considerato come un limite architettonico del sistema nel suo complesso.
Ritorno e riutilizzabilità
AstroLiner-S è in grado di:
- l'autonomo uscita dall'orbita,
- l'ingresso a vuoto nell'atmosfera,
- pianificazione aerodinamica,
- L'atterraggio nell'oceano con le ali e il sistema parafilo.
L'assenza di un reattore semplifica notevolmente:
- l'esercizio del mare,
- servizi di regolazione,
- ripristinare l'apparato dopo un'impostazione extraordinaria.
Il ruolo di AstroLiner-S nello sviluppo di StarRoad
AstroLiner-S è considerato come:
- La prima versione in serie della StarRoad,
- una piattaforma per accumulare statistiche di lancio e di fallimento,
- mezzo di messa in funzione precoce del sistema,
- il trasporto di base per l'infrastruttura orbitale iniziale.
Con il progresso del progetto, l'avvento di potenze elevate e di risorse compatte e l'acquisizione di esperienze operative, l'AstroLiner-S potrebbe essere completato o sostituito da una versione completa di AstroLiner, dotata di impianti energetici a bordo e motori plasmatici elettromagnetici.
AstroLiner-S non è un compromesso, ma un livello di partenza logico per iniziare a operare StarRoad prima, più sicuro e con meno rischi di sistema. senza modificare l'architettura fondamentale della strada.
