È sicuro?
Sicurezza e ambiente
Tolleranza ai guasti, protocolli di emergenza, architettura ambientale del tracciato ed effetto climatico delle centrali solari spaziali.
Architettura della sicurezza e dell’ambiente
Ogni scheda offre una sintesi e apre la versione completa della sezione corrispondente.
Filosofia della sicurezza: nessun guasto isolato è fatale
- Ridondanza dei sistemi critici. Gli elementi essenziali — reattori di bordo, alimentazione dei segmenti dell’acceleratore e anelli a getto del portale — hanno ridondanza tripla o quadrupla.
- Segmentazione e isolamento. Il tunnel è diviso in sezioni autonome di 50–200 km, con alimentazione e vuoto indipendenti e paratie meccaniche d’emergenza tra le sezioni. Se una sezione vicina perde il vuoto, la paratia si chiude solo quando non contiene una navetta, impedendo un guasto a cascata.
- Controllo attivo e passivo della levitazione. Il sistema principale di stabilizzazione e compensazione è a bordo. Grandi circuiti superconduttori e unità di potenza ridistribuiscono energia in microsecondi per contrastare guasti locali a terra. Nelle curve ipersoniche, la sezione ellittica e la forza centrifuga stabilizzano inoltre la navetta contro la superficie di guida.
- Navetta ed equipaggio prima di tutto. In caso di emergenza durante il lancio, i protocolli privilegiano il salvataggio della navetta anche a costo di danni locali all’infrastruttura del tunnel.
Rischi principali e sistemi di protezione
| Rischio | Causa | Protezioni e protocollo |
|---|---|---|
| Perdita di levitazione o asimmetria del campo a velocità ipersonica | Guasto di un segmento di alimentazione o danno a un avvolgimento. | 1. Stabilizzazione di bordo con risposta in nanosecondi. 2. Frenatura induttiva: a velocità ipersonica la navetta induce corrente negli avvolgimenti passivi del tunnel, producendo un effetto stabilizzante . 3. La segmentazione confina urto e danni a una sola sezione. |
| Guasto della barriera gasodinamica del portale | Guasto di uno o più anelli a getto. | 1. Tre anelli ridondanti, ciascuno protetto contro le esplosioni. 2. Prova 60 secondi prima del lancio: si verifica il cono gassoso senza aprire l’otturatore principale e si isolano gli anelli difettosi. 3. Alarm-1 annulla il lancio in caso di guasto. |
| Perdita del vuoto nel tunnel | Depressurizzazione dovuta a incidente o danno. | 1. Rete di sensori di pressione lungo tutto il tunnel. 2. Paratie d’emergenza fra sezioni per contenere la perdita. 3. Avvio automatico di Alarm-1 o Alarm-2 se si rileva depressurizzazione davanti alla navetta. |
| Guasto rilevato quando non è più possibile fermarsi | Anomalia critica scoperta nel tratto finale di accelerazione, fra il 60 e il 100% del percorso. | Alarm-3: frenatura massima, fino a 8g, per ridurre la velocità. Si privilegia l’immissione della navetta su una traiettoria suborbitale anche se il portale è perduto. Il carico viene espulso per alleggerire il veicolo prima di un atterraggio sicuro in mare. |
Gerarchia dei protocolli d’emergenza
- Alarm-1, emergenza prima del lancio. Si attiva in caso di perdita del vuoto, anomalia del campo magnetico, guasto di qualsiasi anello del portale o formazione anomala del cono gassoso. Azioni: annullamento immediato, isolamento delle sezioni difettose, diagnosi e riparazione.
- Alarm-2, emergenza nel tratto iniziale o medio, 0–60%. Si attiva dopo la partenza se si rileva un guasto più avanti. Azioni: frenata d’emergenza e arresto nel tunnel. Se il pericolo è davanti, la navetta torna alla partenza con i propri mezzi. Altrimenti viene isolata nella sezione corrente, che viene riempita d’aria; equipaggio e passeggeri evacuano attraverso il tunnel tecnico e i pozzi verso la superficie.
- Alarm-3, emergenza nel tratto finale, 60–100%. Si attiva quando fermarsi nel tunnel è impossibile e sono probabili il guasto del portale o del segmento terminale. Azioni:
- Frenatura d’emergenza massima, fino a 8g, per ridurre la velocità.
- Priorità all’integrità della navetta; il portale rimane aperto.
- Immissione su traiettoria suborbitale d’emergenza ed espulsione del carico all’apogeo per alleggerire il veicolo.
- Atterraggio d’emergenza in un’area prestabilita dell’Oceano Indiano o Pacifico con tutti i sistemi principali e di riserva. La struttura sopporta i sovraccarichi e la distruzione parziale del portale.
Caratteristiche strutturali di sopravvivenza
- Navetta. In prospettiva, due reattori indipendenti a bordo; levitazione superconduttrice distribuita e scafo rinforzato per sovraccarichi estremi e shock termico.
- Portale atmosferico. Tre motori anulari indipendenti in involucri antideflagranti. Un otturatore meccanico resiste all’onda d’urto di una barriera gassosa parzialmente compromessa. Aperture a imbuto nelle pareti interne scaricano subito la pressione e convogliano passivamente i gas in camere a vuoto di riserva. Riducono l’ingresso di aria in tunnel e portale, limitano i danni anche dopo un guasto totale e impediscono all’impulso di pressione della navetta ipersonica di rompere la struttura.
- Tunnel. Segmentazione, paratie d’emergenza, alimentazione duplicata e tunnel tecnico per evacuazione e riparazione.
Sicurezza delle infrastrutture critiche
Il progetto integra fin dall’inizio misure per operare con grandi quantità di idrogeno, velocità ipersoniche ed energie di gigawatt. Protezione passiva, monitoraggio attivo e risposta automatica definiscono un nuovo standard per grandi impianti energetici e sistemi a idrogeno.

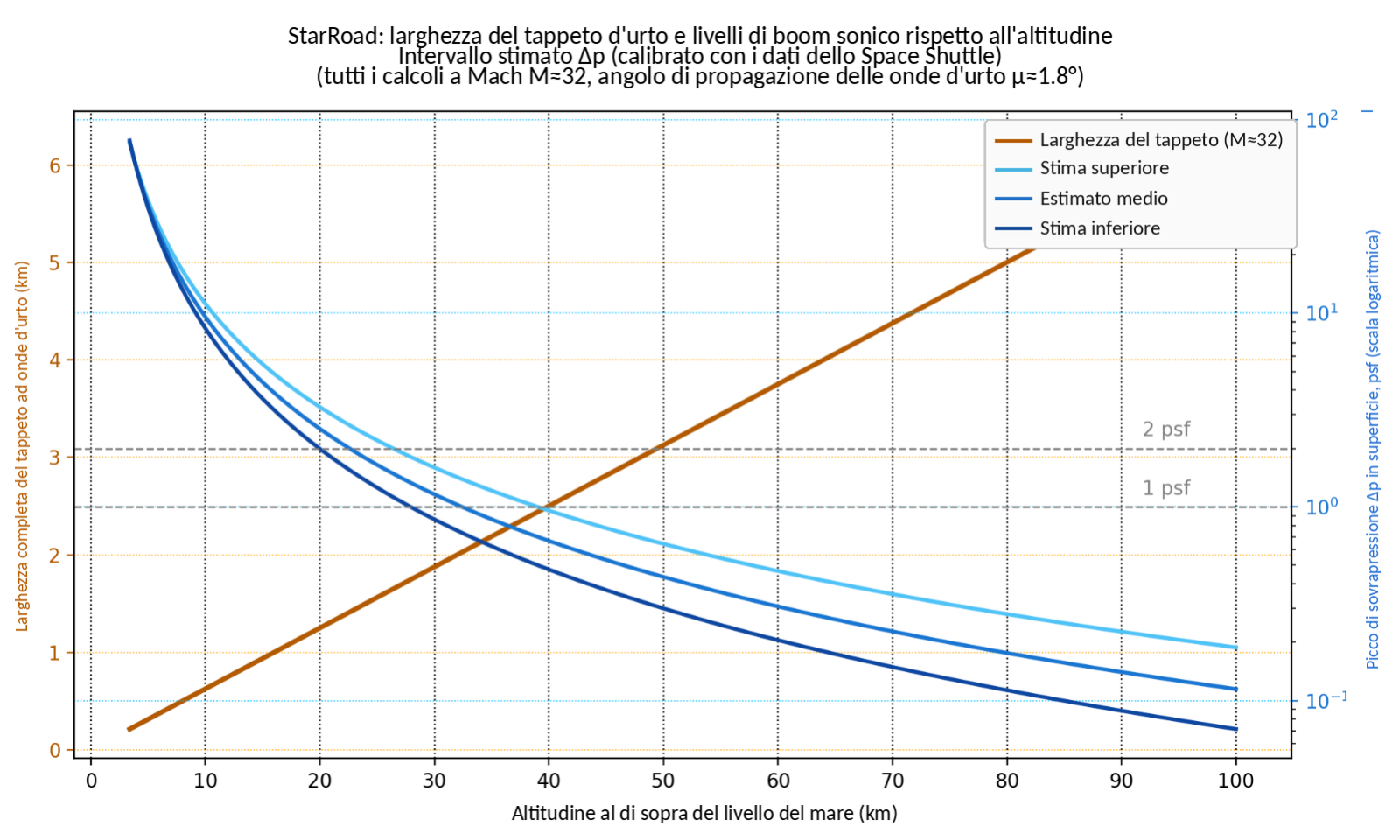

Effetti acustici e dell’onda d’urto
L’uscita ipersonica produce un forte boom sonico a onda N. La maggior parte dell’energia si propaga in una fascia stretta lungo la traiettoria, riducendo l’effetto sull’infrastruttura vicina al portale. Si istituisce comunque una zona sanitaria chiusa, il cui raggio è calcolato con modelli e confermato da prove in scala reale.
Due soglie di sovrapressione massima Δp definiscono l’esposizione ammissibile al suolo:
Δp ≤ 2 psf, circa 96 Pa: danni a edifici e vetri sono considerati improbabili;
Δp ≤ 1 psf, circa 48 Pa: obiettivo per le zone abitate, con rischio minimo di disturbo e nessun danno.
Geometria e limiti operativi — corridoio di esclusione, finestre meteo e limiti di quota — includono un margine sufficiente a garantire queste soglie.
Conclusione: la sicurezza di StarRoad non si basa sulla convinzione che nulla possa guastarsi. Ammette ogni modalità di guasto e prevede risposte automatiche definite in anticipo. Il progetto diventa così un sistema ingegneristico prudente, affidabile e soprattutto degno di fiducia, non una linea ipotetica.
Ciclo chiuso del combustibile del portale
La barriera gasodinamica usa combustibile pulito e rinnovabile. L’elettrolisi ricava idrogeno dall’acqua e i motori usano aria atmosferica come ossidante. Il principale prodotto della combustione è vapore acqueo surriscaldato. Non occorre trasportare e conservare grandi quantità di combustibile chimico in un sito montano remoto, aumentando l’affidabilità e riducendo i costi operativi.
Barriera gasdinamica
Elemento operativo principale. Alcuni secondi prima dell’arrivo della navetta, il sistema crea un flusso conico di gas supersonico diretto verso l’esterno lungo l’asse del tunnel.
- Fonte e configurazione: tre motori a reazione anulari concentrici e indipendenti, oppure statoreattori ipersonici equivalenti a tre corone, circondano l’apertura del portale e funzionano con una miscela aria-idrogeno. L’idrogeno è prodotto sul posto mediante elettrolisi. Due corone qualsiasi bastano a formare una barriera efficace, perciò il sistema resta operativo se la terza si guasta. Ogni corona dispone di alimentazione del combustibile, controllo e accensione propri. Le corone sono disposte a gradini attorno all’esterno del portale, dalla più piccola alla più grande in posizioni progressivamente arretrate. La chiusura meccanica si trova all’interno del portale, dietro la cascata, consentendo di accendere le corone prima di aprirla.
- Funzioni principali:
1) creare una pressione diretta verso l’esterno che protegga il vuoto del tunnel durante il passaggio della navetta;
2) spostare e preriscaldare l’aria davanti all’uscita per stabilire un gradiente tra il vuoto del tunnel e l’atmosfera, formando una transizione graduale fra i due mezzi.
La barriera gasdinamica non è una protezione aerodinamica della navetta e non la scherma dall’atmosfera. La sua funzione è distribuire nel tempo il passaggio tra i due mezzi: un urto quasi istantaneo, nell’ordine dei microsecondi, contro aria fredda e ferma diventa un carico ripartito su millisecondi quando il veicolo entra in un flusso caldo concorde. Le forze aerodinamiche complessive non diminuiscono, ma si riducono nettamente la bruschezza e le componenti ad alta frequenza, limitando il rischio di danni locali e shock termico.
- Forma del flusso: cono a sezione ellittica corrispondente al tunnel e alla navetta, lungo da decine a centinaia di metri e proiettato verso l’esterno da tre file di ugelli anulari del portale.
La barriera gasdinamica non deve formare un cono geometricamente perfetto, stazionario o rigorosamente assialsimmetrico. Il suo regime è intrinsecamente dinamico e ammette variazioni temporali e spaziali di forma, densità e velocità.
L’unica condizione rigida è mantenere durante tutta l’uscita un gradiente positivo di pressione e quantità di moto, diretto verso l’esterno, che impedisca completamente l’ingresso di aria atmosferica nel tunnel. La preparazione gasdinamica e termica preventiva della zona di uscita aumenta sensibilmente l’affidabilità e la fattibilità del sistema.
La forma del flusso è quindi un parametro adattivo, non una grandezza obiettivo. Viene ottimizzata in tempo reale in base a caratteristiche integrali — pressione, portata massica e quantità di moto — e non secondo una geometria imposta.
- Scalabilità e prove: a differenza dell’acceleratore lungo migliaia di chilometri, il portale è modulare e facilmente scalabile. Le tecnologie decisive — formazione di un cono gasdinamico supersonico stabile, sincronizzazione e funzionamento delle corone a reazione — possono essere convalidate integralmente su banchi funzionali in scala 1:5 o 1:10. Ciò consente di eliminare i principali rischi tecnici prima della costruzione della linea a grandezza naturale.
Sistema di sicurezza
L’impiego dell’idrogeno impone requisiti più severi contro incendi ed esplosioni. L’intera infrastruttura comprende rilevamento ridondante delle perdite, spurgo inerte delle tubazioni con azoto, apparecchiature antideflagranti, separazione fisica tra elettrolizzatori, depositi e corone propulsive, oltre a condotti di ventilazione orientati che scaricano eventuali emissioni lontano dal personale e dagli impianti critici.
Sistema di tunnel tecnici laterali perpendicolari
Per costruzione, ventilazione, riparazione ed evacuazione vengono scavati 40 tunnel di trasporto inclinati ogni 50 km. Hanno un’inclinazione di 30°, una sezione ellissoidale di circa 17,5 × 12,5 m e raggiungono profondità fino a 8 km. Le stesse frese impiegate per il tunnel principale collegano la superficie alla linea.
- Logistica: offrono al personale e all’equipaggio una via di evacuazione indipendente durante un arresto d’emergenza Alarm-2. A differenza di un pozzo verticale, un tunnel inclinato consente a veicoli semoventi di evacuare decine di persone in un solo viaggio.
- Sicurezza: forniscono una seconda via di evacuazione indipendente per personale ed equipaggio durante un arresto d’emergenza Alarm-2.
- Scalabilità: i tunnel inclinati preparano il collegamento di future linee StarRoad parallele. Da essi potranno essere scavati rami orizzontali verso nuovi acceleratori, trasformando la rete di accessi in un’ossatura di trasporto in continua crescita.
- Integrazione con il sistema geotermico autonomo. Sotto ogni tunnel inclinato vengono scavati collettori altri 10–20 m più in basso per precongelare e stabilizzare la roccia durante la costruzione e poi generare energia.
- Complesso terminale di superficie. Ogni tunnel inclinato termina in un terminale multifunzionale. Ciascuno dei 40 terminali è un nodo indipendente che comprende:
- ventilazione e depurazione dei gas per mantenere l’ambiente del tunnel e rimuovere l’aria esausta;
- una base di cantiere con aree di deposito, trasbordo e stoccaggio temporaneo di moduli, materiale scavato e forniture;
- un edificio operativo e residenziale per il personale a turni, con sale di controllo e riposo, officine e magazzini;
- una centrale geotermica e impianti di raffreddamento integrati nel sistema geotermico autonomo, che utilizzano e controllano il fluido termovettore dei collettori profondi;
- una stazione di cattura e trattamento della CO₂ mediante cattura diretta dall’aria (DAC), che chiude il ciclo: la CO₂ estratta viene liquefatta, purificata e inviata come fluido termovettore ai collettori profondi;
- un collegamento alle reti esterne di energia e comunicazione, con alimentazione di riserva e connessione a banda larga.
- accessi stradali o raccordi ferroviari alla rete regionale;
- un punto di evacuazione in superficie dotato di presidio medico d’emergenza ed elisuperficie.
- Flessibilità giuridica e ambientale. I tunnel tecnici inclinati permettono di collocare i terminali fuori da parchi nazionali, riserve e bacini protetti anche se StarRoad passa in profondità sotto di essi. Si elimina il principale ostacolo giuridico senza costruire nei parchi. Ogni terminale occupa il terreno non protetto più vicino ed è collegato da un pozzo inclinato, semplificando le autorizzazioni, riducendo la pressione ambientale ed evitando effetti diretti sugli ecosistemi protetti.
Scelta e scalabilità del sito
Il portale richiede un sito che soddisfi decine di condizioni contrastanti: quota, logistica, sicurezza, espansione e diritto. Il monte Mohi e l’altopiano vicino permettono di iniziare con un sito compatto d’alta quota e crescere fino al maggiore spazioporto del mondo senza cambiare luogo.
Raffreddamento del sistema geotermico autonomo di energia termica
- Circuito di raffreddamento profondo. I tunnel collettori del sistema geotermico autonomo sotto l’acceleratore fanno circolare un fluido a base di CO₂ in stato denso ad alta pressione o supercritico. Nel normale regime a bassa temperatura, il flusso freddo entra nei collettori a circa +5…+15 °C. Dopo aver assorbito calore geotermico, la CO₂ può superare +100 °C in base a profondità, flusso termico della roccia e modalità di generazione. Il circuito sottrae calore, crea una zona raffreddata sotto il tunnel principale e consente di costruire in sicurezza a circa 5–8 km di profondità.
- Canale idrotermale principale. Costruito lungo il tracciato StarRoad, parallelo alla strada di servizio, alla linea elettrica e alle comunicazioni, collega i terminali in un unico sistema superficiale di smaltimento del calore.
Il canale è largo circa 5–8 m e profondo 2–3 m. Sul fondo corrono varie serpentine indipendenti ad alta pressione che trasportano CO₂ fra terminali vicini. L’acqua funge da tampone termico e mezzo intermedio di trasferimento del calore.
Dopo turbine, scambiatori o compressori, la CO₂ entra nelle serpentine a circa +50…+80 °C. In un tratto di circa 50 km fra terminali cede calore all’acqua e si raffredda fino a circa +22…+35 °C, secondo stagione, umidità, intensità delle piogge, raffreddamento radiativo notturno e regime operativo del canale.
In esercizio normale, l’acqua del canale resta intorno a +22…+32 °C, raggiungendo localmente +35…+45 °C nelle sezioni calde. Vicino all’ingresso del flusso caldo può salire brevemente a +50…+80 °C, riducendo parte dell’attività biologica, ma non diventa potabile senza trattamento.
Coperture selettive leggere sopra il canale riflettono la radiazione solare e consentono lo smaltimento del calore nell’infrarosso.
- Raffreddamento ai terminali. Ogni terminale contiene torri di raffreddamento, scambiatori, pompe, compressori ausiliari, turboespansori e refrigeratori di riserva. Nel regime normale il canale smaltisce passivamente la maggior parte del calore a bassa temperatura.
Le torri e gli scambiatori terminali abbassano la CO₂ dopo il canale da circa +22…+35 °C a +15…+25 °C. Quando necessario, i refrigeratori di riserva la portano a −5…+5 °C prima dei collettori profondi. Servono per picchi, emergenze o condizioni stagionali, non come regime principale continuo.
- Compressione ausiliaria e turboespansione. La CO₂ raffreddata giunge al terminale successivo a pressione elevata. Può quindi attraversare un turboespansore, recuperando parte dell’energia di compressione e raffreddandosi per espansione fino a circa −10…+5 °C, in base a pressione, portata e stato di fase richiesto.
La CO₂ entra poi nei collettori geotermici con temperatura, pressione e fase necessarie. Il ciclo non crea energia gratuita: il compressore fornisce lavoro, il canale smaltisce il calore di compressione e il turboespansore recupera solo una parte dell’energia impiegata. Il vantaggio è un flusso più freddo con minore carico sulla refrigerazione attiva.
- Ridondanza e flusso bidirezionale. Le serpentine sono duplicate e reversibili. Se un circuito è danneggiato, il flusso viene deviato su una condotta di riserva o un terminale vicino. La direzione della CO₂ può cambiare secondo carico termico, stato d’emergenza e disponibilità dei tratti.
- Manutenibilità. Paratoie dividono il canale in tratti di circa un chilometro. Se un tratto è danneggiato, viene isolato e pompato fino al livello tecnico minimo o parzialmente prosciugato. Dopo la depressurizzazione, squadre o robot accedono alle serpentine senza fermare l’intera linea. Durante la riparazione mantengono il raffreddamento i circuiti di riserva, l’inversione del flusso, il maggiore scambio nei terminali vicini e l’attivazione temporanea dei refrigeratori.
- Funzione idrica limitata. Come funzione secondaria, una pendenza costante da est a ovest consente un lento flusso per gravità, il lavaggio dei tratti e lo scarico controllato dell’acqua in eccesso.
Le piogge equatoriali notturne possono reintegrare il canale attraverso bacini di raccolta, vasche di decantazione, filtri e sfioratori. Poiché l’acqua non entra direttamente in contatto con la CO₂, dopo un trattamento locale può essere impiegata per irrigazione limitata, servizi tecnici dei terminali, riserve antincendio e fasce verdi di protezione.
Questa funzione resta secondaria: il prelievo d’acqua è consentito solo se non compromette il compito principale del canale, cioè raffreddare la CO₂ e mantenere la stabilità termica del sistema geotermico autonomo.
- Importanza per StarRoad. Collettori profondi, canale idrotermale, raffreddatori terminali, torri, compressori ausiliari, turboespansori e refrigeratori di riserva formano un unico sistema distribuito di gestione termica. Riduce la dipendenza da impianti frigoriferi locali, aumenta la tolleranza ai guasti, ridistribuisce i flussi termici fra terminali e rende più realistica la costruzione profonda dell’acceleratore.
Il raffreddamento superficiale rafforza anche il ruolo economico di StarRoad: lungo il tracciato si forma una fascia lineare di terminali, strade di servizio, nodi energetici, canale, aree industriali e terreni agricoli irrigati.
Importanza strategica del sistema geotermico
Oltre a fornire energia e stabilità termica, il sistema rende possibile costruire il tunnel principale a grande profondità — 5–8 km o più — in sicurezza e a costi ragionevoli. Il controllo attivo del campo termico e l’estrazione del calore geotermico eliminano i limiti di temperatura che impedirebbero tale profondità. Diventa così realizzabile la geometria ottimale a S, con grandi raggi di curvatura, necessaria per risalire gradualmente e far uscire la navetta a circa 5–6° sull’orizzontale, mantenendo le accelerazioni ammissibili per carico ed equipaggio intorno a 4 g lungo 2.050 km. Il sistema geotermico autonomo è quindi il fondamento tecnologico non solo dell’energia, ma dell’intera ottimizzazione balistica di StarRoad. Una flotta robotizzata di microfrese scava l’intero complesso.
Autonomia energetica e termica
Il sistema geotermico risolve entrambe le esigenze. Genera fino a circa 15 GW continui, copre l’acceleratore e crea un surplus commerciale, mantenendo un ambiente freddo prevedibile attorno alla galleria principale. Consente così costruzione ed esercizio in strati profondi e geotermicamente attivi, senza dipendere da energia esterna vulnerabile o clima imprevedibile.
Impronta di carbonio
StarRoad adotta un modello di contributo ambientale attivo. Il progetto diventerebbe il maggiore utilizzatore fisso di CO₂ atmosferica al mondo: in stato supercritico, il gas resta il fluido di lavoro del circuito geotermico chiuso. Milioni di tonnellate vengono sottratte al ciclo atmosferico e confinate nel circuito industriale per secoli. StarRoad diventa così un potente strumento di ingegneria climatica capace di compensare le emissioni di carbonio di interi settori industriali.
Potenziale sociale e ambientale del Canale Idrotermale Principale
Il canale idrotermale principale non è soltanto parte del raffreddamento geotermico, ma anche un’infrastruttura transcontinentale a duplice uso che reca benefici alla regione:
- irrigazione: paratoie di derivazione consentono di usare l’acqua per i terreni agricoli lungo il corridoio e trasformare aree aride in una «cintura verde» africana;
- reintegro naturale: le frequenti piogge equatoriali riempiono automaticamente il canale;
- Trattamento termico dell’acqua. Portata a +60 °C dagli scambiatori geotermici, è di fatto pastorizzata e adatta a irrigazione sicura, industria e, dopo filtrazione, usi domestici e acqua potabile.
- flusso gravitazionale: la pendenza naturale, da 3.400 m a est a 0 m a ovest, fa scorrere l’acqua senza pompe e garantisce una circolazione gratuita;
- microcentrali idroelettriche: il dislivello consente di installare una cascata di piccoli impianti che forniscano ulteriore energia rinnovabile alle reti locali e al sistema stesso.
StarRoad diventa così non solo una piattaforma di trasporto, ma anche agroenergetica, integrata nello sviluppo sostenibile della regione.
Surriscaldamento globale
Trasferire nello spazio l’industria ad alto consumo energetico per ridurre l’inquinamento termico e la pressione sulla biosfera terrestre.
Logica climatica e industriale dell’energia solare spaziale
Le centrali solari spaziali non vanno descritte soltanto come tecnologia «verde». Il loro ruolo è più ampio: sostituiscono la generazione al carbonio non riducendo il comfort e imponendo limiti ai consumi, ma creando un sistema energetico più potente.
La politica climatica classica è spesso percepita come richiesta di sacrificare comfort per ridurre le emissioni. StarRoad offre un’altra via: non ridurre la capacità della civiltà, ma trasferire nello spazio gran parte della nuova generazione e aumentare l’energia disponibile senza accrescere l’impronta del settore elettrico.
In questo modello gli idrocarburi non devono scomparire come risorsa industriale. Possono uscire gradualmente dalla produzione di massa di elettricità e calore e passare a chimica, materiali, compositi di carbonio, prodotti sintetici e filiere in cui il carbonio è materia prima, non combustibile.
Per l’attuale industria energetica del carbonio non è solo una minaccia, ma una via di transizione. Imprese, Stati e fondi legati a petrolio, gas e carbone possono avere priorità negli investimenti in energia solare spaziale, energia orbitale, chimica degli idrocarburi e materiali di carbonio. StarRoad diventa un meccanismo di conversione gestita, non un semplice concorrente.
Scala della sostituzione energetica
Un gigawatt elettrico continuo produce circa 8,76 TWh l’anno. Una centrale solare spaziale da 2 GW con disponibilità del 99,7% produce circa 17,47 TWh l’anno.
Quindi:
- 100 GW di generazione orbitale producono circa 876 TWh/anno;
- 1 TW produce circa 8.760 TWh/anno;
- 3 TW producono circa 26.280 TWh/anno, valore paragonabile al consumo elettrico mondiale attuale.
Nel 2024 la generazione elettrica mondiale è stata circa 30.800 TWh, di cui circa 18.200 TWh fossili. La scala è chiara: anche una sostituzione parziale richiede centinaia o migliaia di gigawatt nuovi e stabili, non decine.
Possibile ritmo di sostituzione se StarRoad trasporta centrali solari spaziali
La tabella indica un limite tecnico: cosa accade se una parte importante dei lanci porta in rete una centrale da 2 GW per viaggio. Non è una previsione né una promessa; stima un ritmo possibile solo con produzione in serie, rectenne e reti pronte, consenso politico e giuridico, finanziamento, manutenzione e mercati capaci di assorbire l’energia.
| Periodo operativo di StarRoad | Lanci annui nel modello economico | Nuova potenza solare spaziale all’anno | Nuova generazione annua dopo l’installazione | Quota della generazione fossile 2024, circa 18.200 TWh/anno | Quota dell’intera generazione mondiale 2024 , circa 30.800 TWh/anno |
|---|---|---|---|---|---|
| Anni 1–2 | 12–24 | 24–48 GW/anno | 210–419 TWh/anno | 1,2–2,3% | 0,7–1,4% |
| Anni 3–5 | 50–100 | 100–200 GW/anno | 873–1.747 TWh/anno | 4,8–9,6% | 2,8–5,7% |
| Anni 6–10 | 200–300 | 400–600 GW/anno | 3.493–5.240 TWh/anno | 19–29% | 11–17% |
| Anni 11–15 | 500–700 | 1.000–1.400 GW/anno | 8.734–12.227 TWh/anno | 48–67% | 28–40% |
| Anni 16–25 | 1000+ | 2.000+ GW/anno | 17.467+ TWh/anno | 96%+ | 57%+ |
| Anni 26+ | 1500+ | 3.000+ GW/anno | 26.201+ TWh/anno | 144%+ | 85%+ |
La tabella mostra perché l’energia solare spaziale è un mercato primario naturale per StarRoad. Una centrale da 2 GW per lancio crea già un flusso importante nella fase iniziale; l’esercizio maturo diventa uno strumento planetario.
Non va letta come calendario garantito di decarbonizzazione. La sostituzione reale dipende non solo dalla capacità di lancio, ma anche:
- dal ritmo di produzione delle centrali solari spaziali;
- dalla produzione di elettronica di potenza, radiatori, strutture, trasmettitori a microonde e controllo;
- dalla costruzione delle rectenne a terra;
- dalla capacità delle reti elettriche;
- dall’autorizzazione politica alla trasmissione energetica a microonde;
- dalla ripartizione internazionale di benefici e rischi;
- da assicurazione e regolamentazione dell’energia orbitale;
- da manutenzione, riparazione e dismissione delle centrali;
- dalla concorrenza di solare terrestre, eolico, nucleare, idroelettrico e geotermia.
La formula corretta è: StarRoad rende tecnicamente possibile un ritmo paragonabile alla scala dell’elettricità fossile mondiale, ma la velocità reale dipende da produzione, reti, rectenne, politica e mercato.
Conversione industriale dell’energia al carbonio
Se la produzione segue il ritmo dei lanci, in uno o due decenni può nascere energia orbitale su scala terawatt. Non elimina tutta l’energia terrestre, ma ne cambia il ruolo: reti, nucleare, idroelettrico, rinnovabili, geotermia e accumulo formano un sistema ibrido in cui l’orbita copre carico base, industria ed esportazione.
In questo scenario l’energia al carbonio non si limita a «perdere». Si apre una via di conversione:
- le centrali a carbone e gas escono gradualmente dalla generazione di base;
- parte dell’infrastruttura del gas passa a riserva, chimica e prodotti sintetici;
- le imprese petrolifere e del gas investono in energia solare spaziale, rectenne, chimica degli idrocarburi e materiali di carbonio;
- l’industria del carbone si orienta verso compositi, riducenti, materie chimiche e materiali;
- alcune imprese energetiche tradizionali diventano operatori di generazione orbitale, rectenne e distribuzione elettrica.
Il senso politico ed economico non è chiedere a settori potenti di autodistruggersi subito, ma offrire una transizione. Se l’industria del carbonio può mantenere o aumentare i margini partecipando all’energia solare spaziale e alla chimica, la resistenza può diminuire molto.
Differenza rispetto alla normale agenda «verde»
StarRoad propone espansione energetica, non austerità. La sua logica climatica non riduce la capacità della civiltà: la trasferisce in infrastrutture più sostenibili.
È diverso dagli approcci percepiti come «vivere peggio per il clima». Energia solare spaziale e StarRoad permettono un altro futuro:
- più energia, non meno;
- meno emissioni, non meno industria;
- più capacità di calcolo disponibile, non limiti all’economia digitale;
- più elettrificazione di trasporti, produzione e vita quotidiana;
- più opportunità per le regioni in via di sviluppo;
- meno dipendenza dai fossili come combustibile, conservando il carbonio come materia prima industriale.
Questo approccio aderisce meglio alla logica civile di StarRoad: non chiede all’umanità di ridursi, ma crea infrastrutture per crescere senza la precedente impronta di carbonio.
Conclusione: energia solare spaziale come mercato primario
Le centrali solari spaziali di classe gigawatt non sono un’applicazione secondaria, ma una delle basi della necessità economica di StarRoad.
Esse:
- creano domanda di massa per lanci superpesanti;
- generano ricavi commerciali chiari dalla vendita di energia;
- alimentano la futura industria orbitale;
- stimolano rectenne, ripetitori, rimorchiatori, cantieri navali e insediamenti di servizio;
- aprono una nuova nicchia d’investimento all’industria del carbonio;
- offrono un vero meccanismo di azione climatica su scala planetaria.
Nella logistica dei razzi, queste centrali restano troppo pesanti, costose e complesse. Nella logistica StarRoad diventano un carico naturale di serie: non una «missione eccezionale», ma un prodotto energetico di una grande industria infrastrutturale.
