Como funciona
Ciclo operacional
Como StarRoad passa da preparação para o lançamento às operações orbitais, ao pouso e à manutenção.
PreparaçãoCâmara de lançamentoPreparação do veículo, do acelerador, da eclusa e da levitação magnética.Expandir etapa
O veículo carregado é colocado na câmara de lançamento perto de Batanga. Primeiro são testados os sistemas de bordo do veículo e depois os sistemas do acelerador. Em seguida é realizado um teste pré-lançamento do portal gasodinâmico. Os supercondutores de bordo são energizados, a levitação magnética é ativada e verificada e o túnel permanece sob vácuo. Ao comando, começa o fornecimento pulsado de energia aos segmentos iniciais do acelerador.
AceleraçãoTúnel maglev a vácuoAceleração até ~11 km/s com transição de 4g para movimento inercial.Expandir etapa

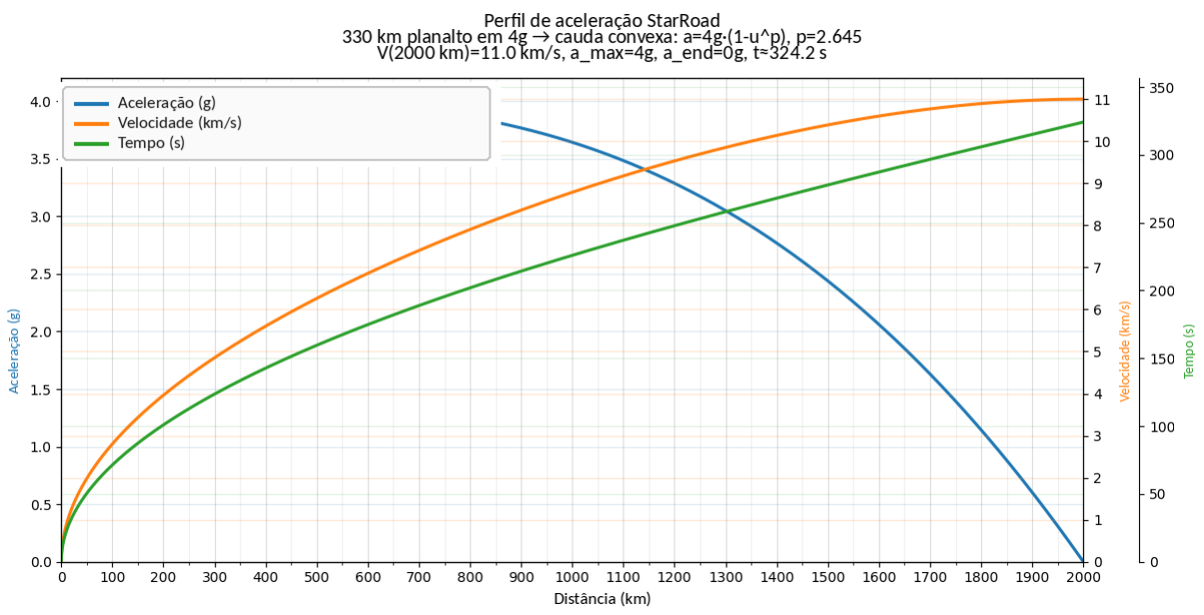

- 0–330 km. Aceleração longitudinal inicial de ~4g. Uma parcela significativa da energia é usada na levitação e para vencer a gravidade.
- 330–~1800 km (trecho descendente da curva S). A aceleração longitudinal diminui suavemente dos 4g iniciais até 0. O veículo atravessa as curvas subterrâneas e sofre cargas de até ~4g. A trajetória é estabilizada pelos elementos eletromagnéticos ao redor.
- ~1800–2050 km (trecho ascendente da curva S). A aceleração cai para zero na aproximação ao portal. O veículo percorre por inércia os últimos 50 km a ~11 km/s.
EclusaTransição vácuo → atmosferaAtivação sequencial da barreira gasodinâmica e do obturador mecânico.Expandir etapa
Graças ao ponto de saída elevado, o veículo alcança mais de >10 km acima do nível do mar a apenas ~30 km do portal, minimizando o impacto da onda de choque no território. Um teste das cintas do portal gasodinâmico é realizado um minuto antes do lançamento, mantendo o portão mecânico fechado. Depois que o veículo percorre 45% da rota no túnel, o ar comprimido acumulado pelas bombas da seção final durante a evacuação é enviado pelas cintas do portal como fluxo supersônico. Cerca de ~10 segundos antes da passagem do veículo, inicia-se o fornecimento de hidrogênio e o sistema da barreira gasodinâmica é plenamente ativado em modo de combustão, formando um fluxo supersônico estável e cônico de gás quente parcialmente ionizado. 3 segundos após a ativação bem-sucedida das cintas e a formação do cone quente de gradiente de barreira, o portão mecânico se abre.
A barreira também impede a perda de vácuo no túnel e suaviza o choque térmico inicial. Em milissegundos, o veículo atravessa uma região previamente preparada de gás rarefeito e aquecido. Essa tecnologia-chave altera o perfil temporal da carga aerodinâmica inicial e elimina uma frente de choque ultracurta durante a transição entre meios.
A barreira gás-dinâmica não reduz a força aerodinâmica total, mas muda a carga de impacto da faixa de microsecondas para a faixa de milissegundos, reduzindo criticamente as tensões locais, vibrações e choques térmicos na estrutura do veículo.
O portão mecânico se fecha imediatamente após a passagem do veículo; em seguida, as cintas de jato são desligadas sem demora.
AtmosferaPassagem pelas camadas densasTrecho atmosférico balístico com cargas máximas durante os primeiros segundos.Expandir etapa

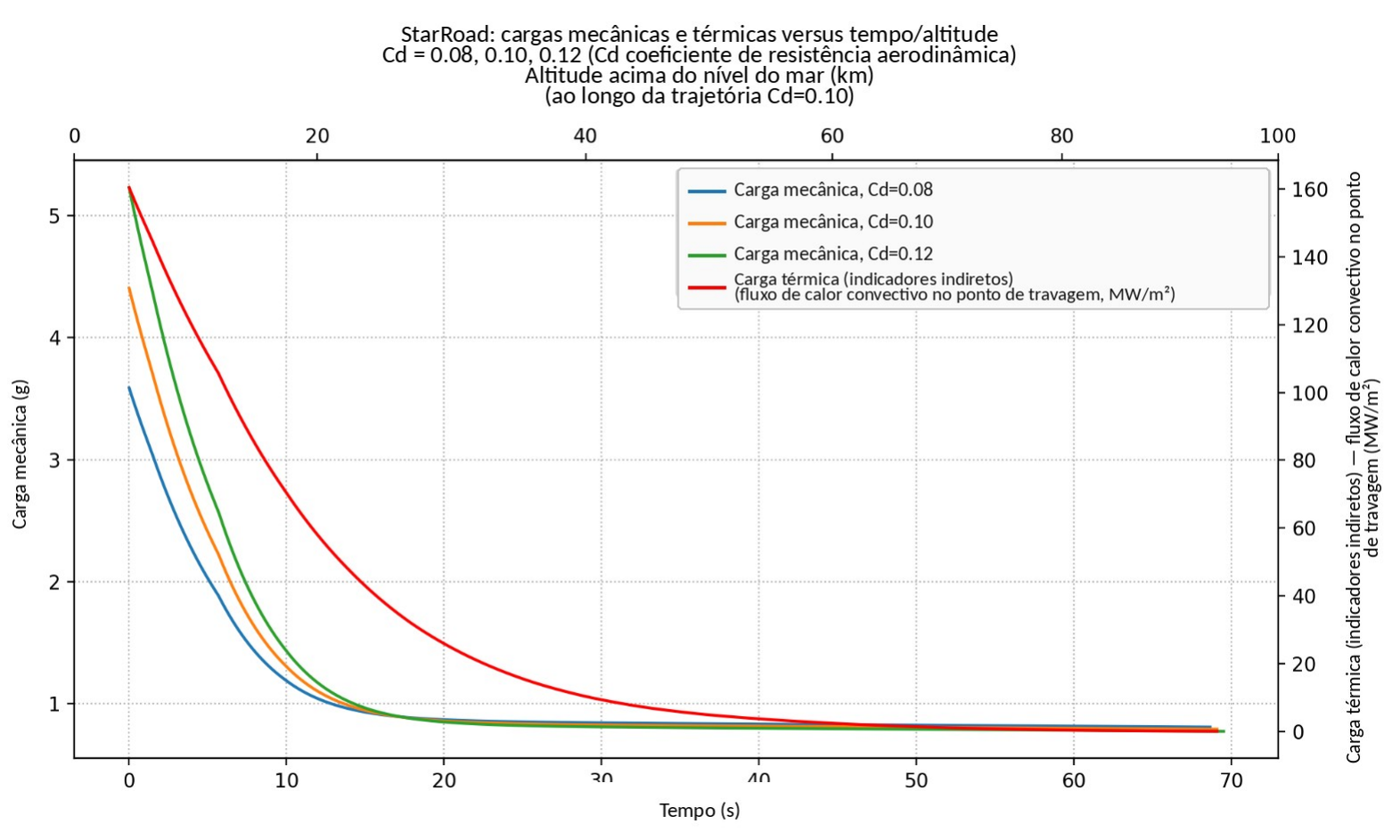

O veículo segue uma trajetória balística e usa sua massa inercial e estrutura robusta para atravessar as camadas densas da atmosfera. As cargas térmicas e dinâmicas máximas ocorrem nos primeiros 10–20 segundos.
Esclarecimento fundamental. Ao sair da zona da barreira gasodinâmica, o veículo interage imediatamente com a atmosfera normal na altitude especificada (~3400 m). Todos os cálculos de trajetória, fluxo térmico e sobrecarga partem de uma interação aerodinâmica completa com a atmosfera, sem supor a existência de um “escudo de gás”, “canal” ou volume rarefeito acompanhando o veículo.
ÓrbitaSaída para o espaço e operações orbitaisDissipação de calor, correção de trajetória e implantação da carga útil.Expandir etapa
Depois de sair da atmosfera, os radiadores são abertos para rejeitar calor. O veículo então ativa seus propulsores eletromagnéticos de plasma de bordo para correção fina da trajetória e inserção na órbita-alvo, muitas vezes diretamente além de GEO ou em direção aos pontos de Lagrange. A carga útil é implantada. Na configuração AstroLiner-S, a inserção final e a correção orbital são realizadas por um sistema de propulsão química.
RetornoSaída de órbitaFrenagem e correção de trajetória conforme a versão do veículo.Expandir etapa
Na AstroLiner de função completa, a desorbita é realizada com propulsores de plasma eletromagnéticos. Na configuração AstroLiner-S, o sistema de propulsão química realiza frenagem, correções e manobras finais da desorbita.
PousoPouso no oceanoFrenagem por paraquedas, amerissagem e transição para o modo marítimo.Expandir etapa
Sobre o Atlântico, perto do Gabão, é aberto um sistema de paraquedas de frenagem para reduzir a velocidade. O veículo amerissa com pequeno ângulo de ataque sobre um fundo reforçado, projetado para suportar o contato da superfície aquecida com a água fria. Após a amerissagem, hélices ou hidrojatos são acionados.
ManutençãoReboque e preparação para o próximo vooRetorno ao porto, inspeção, reparo da proteção térmica e manutenção programada.Expandir etapa
Os próprios motores, alimentados pelo reator de bordo, ou rebocadores de prontidão, em caso de falha dos sistemas do AstroLiner, levam o veículo ao complexo portuário para inspeção, manutenção, reparo da proteção térmica e preparação para o próximo voo. Na configuração AstroLiner-S, o retorno ao porto é assegurado por baterias, unidade auxiliar de potência ou rebocadores de prontidão.
Lógica de saída direta
A StarRoad não foi projetada em torno da necessidade de permanecer em órbita baixa da Terra. A ideia principal é usar a energia cinética inicial para enviar cargas diretamente para órbitas de alta energia e pontos de Lagrange, reduzindo a necessidade de cadeias de reabastecimento de combustível, reboque e lançamentos de foguetes múltiplos.
Nas primeiras etapas da implementação da StarRoad, e também como uma configuração básica, tecnologicamente simplificada e operacionalmente mais conservadora, prevê-se o uso da versão de arranque do veículo AstroLiner-S (Simplified / Start).
Esta modificação é uma versão funcional, mas energética e sistematicamente simplificada do AstroLiner, destinada à operação inicial da estrada, dos primeiros lançamentos de carga e de pilotos, e para reduzir gradualmente os riscos tecnológicos, operacionais e regulatórios do sistema.
A ideia chave do AstroLiner-S
O AstroLiner-S implementa o paradigma básico da StarRoad — atravessar a atmosfera por inércia — sem utilizar uma fonte de energia nuclear ou termonuclear a bordo e preservando integralmente as características de massa e dimensões no lançamento da versão principal.
Todas as operações energéticas extremas (desgaste, levitação, estabilização no túnel) são totalmente levadas para a infraestrutura terrestre.
A maleta AstroLiner-S é:
- por um aparelho de transporte autônomo,
- totalmente reutilizado,
- E que podem entrar em órbita, descer e voltar.
- Mas que utilizam apenas a tração química fora do túnel,
- Não contêm fontes de radiação ionizante de alta potência a bordo.
Energia e sistemas supercondutores
Na configuração AstroLiner-S , são totalmente excluídos:
- instalações nucleares e termo-nucleares,
- Riscos radiativos, térmicos e de acidente relacionados com estes riscos,
- Os cenários de contaminação irreversível dos túneis e das escolas.
Os elementos de levitação, estabilização e interação com a pista:
- são previamente injectadas com corrente antes do início,
- são transferidos para um regime permanente,
- são isoladas umas das outras e controladas por um sistema de bordo.
A alimentação da eletrônica de bordo, dos sistemas de controle e de proteção é realizada por conta de acumuladores e acessórios inércios (machoviques), calculados para um ciclo completo de desgaste de túnel com reserva por tempo.
O controle ativo de contornos supercondutores no processo de desgaste é limitado a pequenos correntes de ajuste e regimes de acidente, o que exclui a necessidade de uma fonte de energia contínua de alta potência a bordo.
No modo orbital, como fonte de energia ativa, são usados painéis solares dobráveis.
Instalação de motor fora do túnel
Todas as operações orbitais do AstroLiner-S são feitas usando tração química.
A maleta é equipada com:
- motores químicos de marcha de tração média (classe LOX/LH₂ ou LOX/LCH₄),
- sistemas duplicados de orientação e de gestão de acidentes (RCS).
A instalação motora deve assegurar:
- A condução para a órbita de destino após a saída da atmosfera,
- Correção de parâmetros orbitais,
- Desvio da órbita,
- Entrada e volta controlada.
A recusa dos motores eletro-reativos e magnético-plasma nesta versão é causada pela ausência de uma fonte de energia elétrica de alta potência no bordo e não é considerada como uma limitação arquitetônica do sistema em geral.
Retorno e reutilização
O AstroLiner-S é capaz de:
- descida autônoma da órbita,
- A entrada em atmosfera por meio de um sistema de controlo,
- planejamento aerodinâmico,
- A desembarque no oceano com asas e sistema parafusado.
A ausência de um reator simplifica consideravelmente:
- exploração marítima,
- Serviço regulamentar,
- a restauração do aparelho após as instalações extra-estatuais.
O papel do AstroLiner-S no desenvolvimento da StarRoad
AstroLiner-S é considerado como:
- A primeira versão em série da StarRoad,
- plataforma para acumular estatísticas de lançamentos e falhas,
- O sistema é um meio de entrada em funcionamento precoce.
- transporte básico para a infraestrutura orbital inicial.
Com o desenvolvimento do projeto, a aparição de fontes de energia compactas e a acumulação de experiência operacional, o AstroLiner-S pode ser complementado ou substituído por uma versão completa do AstroLiner, Equipado com motores de plasma eletromagnéticos e de alta potência.
Assim, o AstroLiner-S não é um compromisso, mas um nível de arranque lógico para que StarRoad possa ser operado mais cedo, mais seguro e com menos riscos sistémicos. sem alterar a arquitetura fundamental da estrada.
