Comment ça marche
Cycle de fonctionnement
Comment StarRoad passe de la préparation au lancement aux opérations orbitales, à l’atterrissage et à la maintenance.
PréparationChambre de lancementPréparation de la navette, de l’accélérateur, du sas et de la sustentation magnétique.Déployer l’étape
La navette chargée est placée dans la chambre de lancement près de Batanga. Les systèmes de navette à bord sont testés, suivis des systèmes d'accélérateur. Un test pré-lancement du portail gazeux-dynamique est ensuite effectué. Les superconducteurs à bord sont alimentés, la lévitation magnétique est activée et vérifiée, et le tunnel est sous vide. Sur commande, la puissance pulsée commence à être fournie aux premiers segments d'accélérateur.

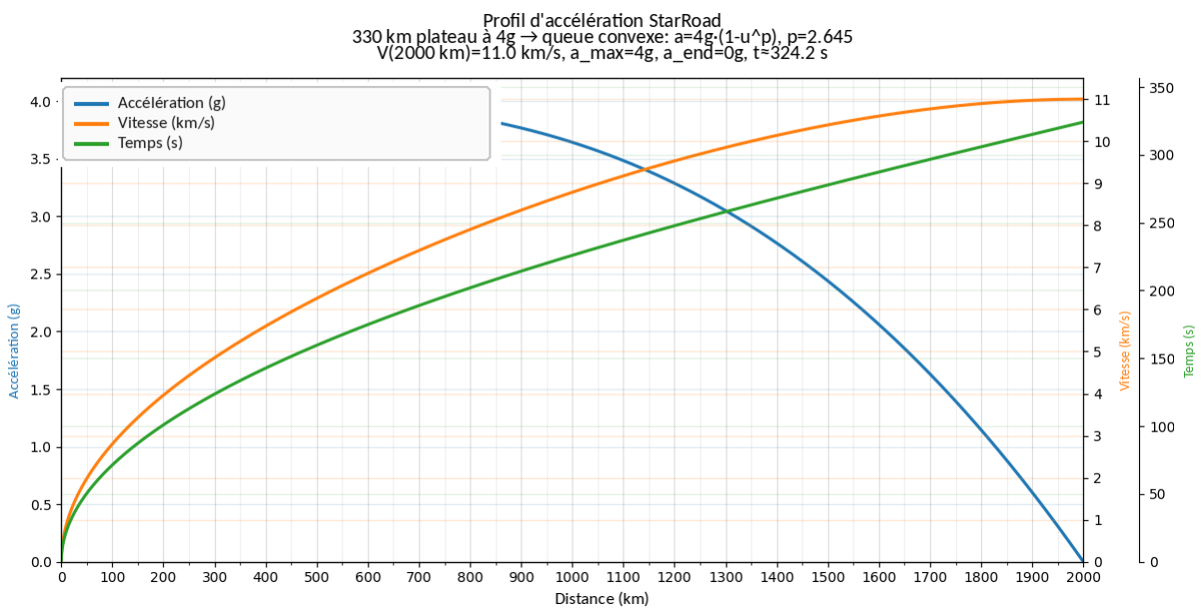

AccélérationTunnel maglev sous videAccélération jusqu’à ~11 km/s avec transition de 4g au mouvement inertiel.Déployer l’étape
- 0–330 km. Accélération longitudinale initiale d’environ ~4g. Une part importante de l’énergie est consacrée à la lévitation et à la compensation de la gravité.
- 330–~1800 km (partie descendante de la courbe en S). L’accélération longitudinale diminue progressivement de 4g au départ jusqu’à 0. La navette traverse les courbes souterraines et subit des charges allant jusqu’à ~4g. La trajectoire est stabilisée par les éléments électromagnétiques environnants.
- ~1800–2050 km (partie ascendante de la courbe en S). L’accélération tombe à zéro à l’approche du portail. La navette parcourt les 50 derniers kilomètres sur son inertie à ~11 km/s.
SasTransition vide → atmosphèreActivation séquentielle de la barrière gazodynamique et de l’obturateur mécanique.Déployer l’étape
Grâce au point de sortie élevé, la navette atteint déjà une altitude de >10 km au-dessus du niveau de la mer à environ ~30 km du portail, ce qui réduit au minimum l’impact de l’onde de choc sur le territoire. Un essai des ceintures du portail gasodynamique est effectué une minute avant le lancement de la navette, sans ouvrir la porte mécanique. Après que la navette a parcouru 45 % du tunnel, l’air comprimé accumulé par les pompes de la dernière section pendant la mise sous vide est envoyé à travers les ceintures du portail sous forme d’un flux supersonique. Environ ~10 secondes avant le passage de la navette, l’hydrogène est injecté et le système de barrière gasodynamique est pleinement activé en mode combustion, formant un flux supersonique conique et stable de gaz chaud partiellement ionisé. 3 secondes après l’activation réussie des ceintures et la formation du cône chaud à gradient de barrière, la porte mécanique s’ouvre.
La barrière empêche également la perte de vide dans le tunnel et adoucit le choc thermique initial. En quelques millisecondes, la navette traverse une région préparée de gaz rarefié et chauffé. Cette technologie clé change le profil temporel de la charge aérodynamique initiale, éliminant un front de choc ultra-courte pendant la transition entre les supports.
La barrière gazeuse-dynamique ne réduit pas la force aérodynamique totale, elle transforme la charge d'impact de la portée des microsecondes dans la portée des millisecondes, réduisant de manière critique les tensions locales, les vibrations et les chocs thermiques de la structure de la navette.
La porte mécanique se ferme immédiatement après le passage de la navette, après quoi les ceintures à réaction sont fermées sans délai.
AtmosphèreTraversée des couches densesSegment atmosphérique balistique avec des charges maximales pendant les premières secondes.Déployer l’étape

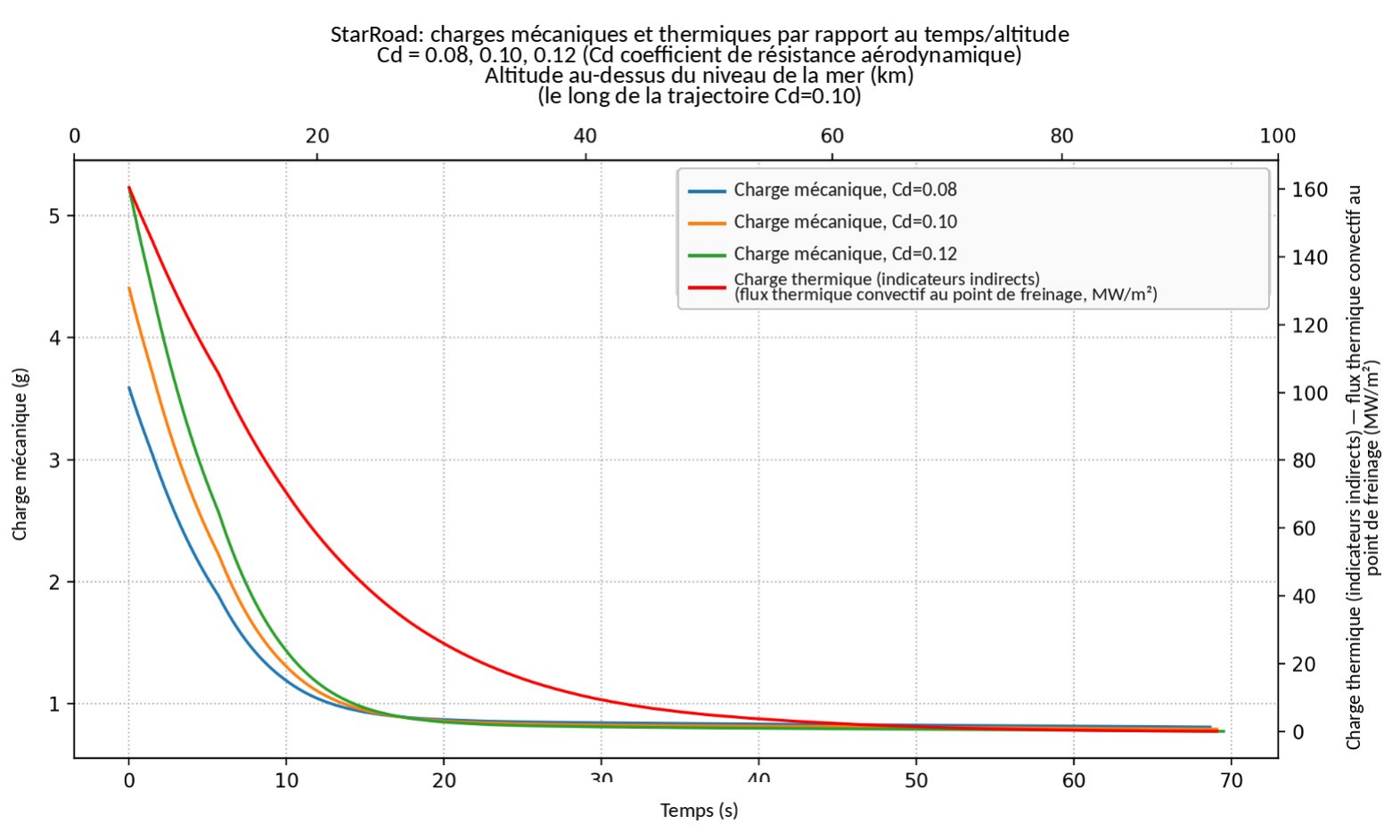

La navette suit une trajectoire balistique et utilise sa masse inertielle ainsi que sa structure robuste pour traverser les couches denses de l’atmosphère. Les charges thermiques et dynamiques maximales surviennent pendant les 10–20 premières secondes.
Précision fondamentale. Après avoir quitté la zone de la barrière gasodynamique, la navette interagit immédiatement avec l’atmosphère normale à l’altitude spécifiée (~3400 m). Tous les calculs de trajectoire, de flux thermiques et de surcharge reposent sur une interaction aérodynamique complète avec l’atmosphère, sans supposer l’existence d’un « bouclier gazeux », d’un « canal » ou d’un volume raréfié accompagnant la navette.
OrbiteSortie dans l’espace et opérations orbitalesÉvacuation de la chaleur, correction de trajectoire et déploiement de la charge utile.Déployer l’étape
Après la sortie de l’atmosphère, les radiateurs sont déployés pour évacuer la chaleur. La navette active ensuite ses propulseurs électromagnétiques à plasma pour la correction fine de la trajectoire et l’insertion sur l’orbite cible, souvent directement au-delà de GEO ou vers les points de Lagrange. La charge utile est déployée. Dans la configuration AstroLiner-S, l’insertion finale et la correction orbitale sont assurées par une propulsion chimique.
RetourDésorbitationFreinage et correction de trajectoire selon la version de la navette.Déployer l’étape
Dans la version pleinement fonctionnelle d’AstroLiner, la désorbitation est effectuée au moyen de propulseurs électromagnétiques à plasma. Dans la configuration AstroLiner-S, le freinage de désorbitation, les corrections et les manœuvres finales sont assurés par le système de propulsion chimique.
AtterrissageAmerrissage en merFreinage par parachute, amerrissage et passage au mode maritime.Déployer l’étape
Au-dessus de l’Atlantique, près du Gabon, un système de parachutes de freinage est déployé pour réduire la vitesse. La navette amerrit avec un faible angle d’attaque sur un dessous renforcé, conçu pour supporter le contact de la surface chauffée avec l’eau froide. Après l’amerrissage, les hélices ou hydrojets sont déployés.
MaintenanceRemorquage et préparation du prochain volRetour au port, inspection, réparation de la protection thermique et maintenance programmée.Déployer l’étape
Les moteurs propres de la navette, alimentés par le réacteur embarqué, ou des remorqueurs de veille en cas de défaillance de ses systèmes, ramènent l’appareil au complexe portuaire pour inspection, maintenance, réparation de la protection thermique et préparation au vol suivant. Dans la configuration AstroLiner-S, le retour au port est assuré par des batteries, une unité auxiliaire de puissance ou des remorqueurs de veille.
Logique de sortie directe
StarRoad n'est pas conçu autour de la nécessité de rester en orbite terrestre basse. L'idée principale est d'utiliser l'énergie cinétique initiale pour envoyer la cargaison directement vers des orbites à haute énergie et des points de Lagrange, réduisant la nécessité de chaînes de ravitaillement, de remorquage et de lancements de fusées multiples.
Dans les premiers stades de la mise en œuvre de StarRoad, et en tant que configuration de base, technologiquement simplifiée et plus conservatrice en termes d'exploitation, est prévue l'utilisation de la version de démarrage de la chalute AstroLiner-S (Simplified / Start).
Cette modification est une version fonctionnelle complète, mais énergétique et systématiquement simplifiée d'AstroLiner, destinée à l'exploitation initiale de la route, des premiers lancements de marchandises et de lancements pilotés, et pour réduire progressivement les risques technologiques, opérationnels et réglementaires du système.
L'idée clé de l'AstroLiner-S
AstroLiner-S met en œuvre le paradigme de base de StarRoad — traverser l’atmosphère par inertie — sans utiliser de source d’énergie nucléaire ou thermonucléaire à bord, tout en conservant intégralement les caractéristiques de masse et d’encombrement au lancement de la version principale.
Toutes les opérations énergétiques extrêmes (démolition, levage, stabilisation dans le tunnel) sont entièrement réalisées dans l'infrastructure terrestre.
La ceinture AstroLiner-S est composée de:
- l'appareil de transport autonome,
- entièrement polyvalent,
- capable de se déplacer en orbite, de descendre et de revenir,
- mais qui utilisent uniquement une traction chimique hors tunnel,
- qui ne contiennent pas à bord de sources de rayonnement ionisant de haute puissance.
L'énergie et les systèmes surconducteurs
Dans la configuration AstroLiner-S , les éléments suivants sont totalement exclus:
- les installations nucléaires et thermodynamiques,
- les risques radiatifs, thermiques et d'accident qui y sont associés,
- les scénarios de pollution irréversible des tunnels et des emplacements de sortie.
Les éléments de lévitation, de stabilisation et d'interaction avec la route:
- sont préalablement alimentés avant le départ,
- sont transférés en mode permanent,
- Ils sont isolés les uns des autres et gérés par un système de bord.
L'alimentation de l'électronique de bord, des systèmes de contrôle et de protection est effectuée à la main des accumulateurs et des accumulateurs inertiels (machoïques) calculés pour un cycle complet de déploiement du tunnel avec une réserve de temps.
La gestion active des contours surconducteurs dans le processus de déchirement est limitée à de petits courants de réglage et à des modes d'accident, ce qui exclut la nécessité d'une source d'énergie continue à haute puissance à bord.
En orbite, des panneaux solaires pliables sont utilisés comme source d'énergie active.
Installation moteur hors tunnel
Toutes les opérations d'orbite d'AstroLiner-S sont effectuées à l'aide de traction chimique.
Le chapeau est équipé de:
- moteurs chimiques de marche à traction moyenne (classe LOX/LH₂ ou LOX/LCH₄),
- les systèmes de direction et de contrôle d'urgence (RCS) dupliqués .
L' installation moteur assure:
- la mise en orbite après avoir quitté l'atmosphère,
- la correction des paramètres d'orbite,
- Le déclin de l'orbite,
- l'entrée et le retour contrôlés dans l'atmosphère.
Le rejet des moteurs électro-réactifs et magnéto-plasma dans cette version est dû à l'absence de source d'électricité de haute puissance à bord et ne est pas considéré comme une limitation architecturale du système dans son ensemble.
Retour et réutilisation
L' AstroLiner-S est capable de:
- à l'échelle autonome,
- une entrée en pleine atmosphère contrôlée,
- la planification aérodynamique,
- L'avion est capable d'atterrir dans l'océan à l'aide de ailes et d'un système de parachute.
L'absence de réacteur facilite considérablement:
- exploitation maritime,
- le service réglementaire,
- La réinstallation de l'appareil après des démarches extra-ordinitaires.
Le rôle d' AstroLiner-S dans le développement de StarRoad
AstroLiner-S est considéré comme:
- La première version en série du vaisseau StarRoad,
- une plateforme pour la collecte de statistiques de lancements et de défaillances,
- moyen de mise en service précoce du système,
- Le transport de base pour l'infrastructure orbitale initiale.
Au fur et à mesure que le projet se développe, que des sources d'énergie compactes et de haute puissance apparaissent et que l'expérience de fonctionnement s'accumule, AstroLiner-S peut être complété ou remplacé par une version complète d'AstroLiner, Il est équipé d'installations énergétiques à bord et de moteurs plasmatiques électromagnétiques.
Ainsi, l'AstroLiner-S n'est pas un compromis, mais un niveau de démarrage logique pour le système permettant de démarrer StarRoad plus tôt, plus sûr et avec moins de risques systémiques, sans modifier l'architecture fondamentale de la route.
