Est-ce sûr ?
Sécurité et environnement
Tolérance aux pannes, protocoles d’urgence, architecture environnementale du tracé et effet climatique des centrales solaires spatiales.
Architecture de sécurité et environnementale
Chaque vignette présente un résumé et donne accès à la version complète de la section correspondante.
Philosophie de sécurité : aucune panne isolée n’est fatale
- Redondance des systèmes critiques. Les éléments essentiels — réacteurs embarqués, alimentation des segments de l’accélérateur et couronnes de jets du portail — disposent d’une redondance triple ou quadruple.
- Segmentation et isolement. Le tunnel est divisé en sections autonomes de 50 à 200 km, dotées de leurs propres systèmes d’alimentation et de vide et séparées par des obturateurs mécaniques d’urgence. En cas de perte de vide dans une section voisine, ils ne se ferment que si aucune navette ne s’y trouve, afin d’éviter une défaillance en cascade.
- Contrôle actif et passif de la sustentation. Le système principal de stabilisation et de compensation des déséquilibres est embarqué. De puissantes boucles supraconductrices et unités de puissance redistribuent l’énergie en quelques microsecondes pour compenser les défaillances locales au sol. Dans les courbes à vitesse hypersonique, la section elliptique de la navette et la force centrifuge la stabilisent en outre contre la surface de guidage.
- Priorité à la navette et à l’équipage. En cas d’urgence pendant le lancement, les protocoles privilégient le sauvetage de la navette, même au prix de dommages locaux dans l’infrastructure du tunnel.
Principaux risques et dispositifs de protection
| Risque | Cause | Dispositifs et protocole |
|---|---|---|
| Perte de sustentation ou asymétrie du champ à vitesse hypersonique | Défaillance d’un segment d’alimentation ou endommagement d’un bobinage. | 1. Stabilisation embarquée à réponse nanoseconde. 2. Freinage inductif : à vitesse hypersonique, la navette induit elle-même un courant dans les bobinages passifs du tunnel, produisant un effet stabilisateur. 3. La segmentation confine le choc et les dégâts à une seule section. |
| Défaillance de la barrière gazodynamique du portail | Défaillance d’une ou plusieurs couronnes de jets. | 1. Trois couronnes redondantes, chacune protégée contre les explosions . 2. Essai 60 secondes avant le lancement : formation du cône gazeux sans ouvrir l’obturateur principal ; les couronnes défectueuses sont isolées . 3. Alarm-1 annule le lancement à la moindre anomalie. |
| Perte du vide dans le tunnel | Dépressurisation consécutive à un accident ou à un dommage. | 1. Réseau de capteurs de pression sur toute la longueur. 2. Obturateurs d’urgence entre sections pour confiner la fuite. 3. Déclenchement automatique d’Alarm-1 ou Alarm-2 si une dépressurisation est détectée devant la navette. |
| Panne détectée lorsqu’un arrêt n’est plus possible | Anomalie critique découverte dans les derniers 60 à 100 % du tracé d’accélération. | Alarm-3 : freinage maximal, jusqu’à 8g, pour réduire la vitesse. La priorité est de placer la navette sur une trajectoire suborbitale, même si le portail est perdu. La charge utile est larguée pour alléger le véhicule avant un amerrissage sûr. |
Hiérarchie des protocoles d’urgence
- Alarm-1, urgence avant lancement. Déclenchée avant le départ en cas de perte de vide, d’anomalie du champ magnétique, de panne d’une couronne du portail ou de formation anormale du cône gazeux. Actions : annulation immédiate, isolement des sections défectueuses, diagnostic et réparation.
- Alarm-2, urgence au début ou au milieu du tracé, 0 à 60 %. Déclenchée après le départ si une anomalie est détectée plus loin. Actions : freinage d’urgence et arrêt dans le tunnel. Si le danger se trouve en aval, la navette revient au départ par ses propres moyens. Sinon, elle est isolée dans sa section après l’arrêt ; la section est remise à l’air et équipage et passagers évacuent par le tunnel de service et les puits vers la surface.
- Alarm-3, urgence en fin de tracé, 60 à 100 %. Déclenchée lorsque l’arrêt dans le tunnel est impossible et qu’une panne du portail ou du dernier segment est probable. Actions :
- Freinage d’urgence maximal, jusqu’à 8g, pour réduire la vitesse.
- Priorité à l’intégrité de la navette ; le portail reste ouvert.
- Insertion sur une trajectoire suborbitale d’urgence et largage de la cargaison à l’apogée pour alléger le véhicule.
- Amerrissage d’urgence dans une zone prédéfinie de l’océan Indien ou Pacifique avec tous les systèmes principaux et de secours. La structure est conçue pour les surcharges et la destruction partielle du portail.
Dispositions structurelles de survie
- Navette. À terme, deux réacteurs embarqués indépendants ; système de sustentation supraconducteur distribué ; coque renforcée pour les surcharges extrêmes et le choc thermique.
- Portail atmosphérique. Trois moteurs annulaires indépendants sous enveloppes antidéflagrantes. Un obturateur mécanique résiste à l’onde de choc d’une barrière gazeuse partiellement rompue. Des ouvertures en entonnoir dans les parois internes évacuent instantanément la pression et conduisent passivement les gaz vers des chambres à vide de réserve. Elles limitent l’entrée d’air dans le tunnel et le portail, réduisent les dégâts même après une défaillance totale et empêchent l’impulsion de pression de la navette hypersonique de rompre la structure.
- Tunnel. Segmentation, obturateurs d’urgence, alimentation redondante et tunnel de service pour l’évacuation et la réparation.
Sécurité des infrastructures critiques
Le projet prévoit dès l’origine des mesures pour manipuler sans danger de grandes quantités d’hydrogène, des vitesses hypersoniques et des énergies de l’ordre du gigawatt. Protection passive, surveillance active et réaction automatique forment une nouvelle norme pour les grandes installations énergétiques et les systèmes à hydrogène.

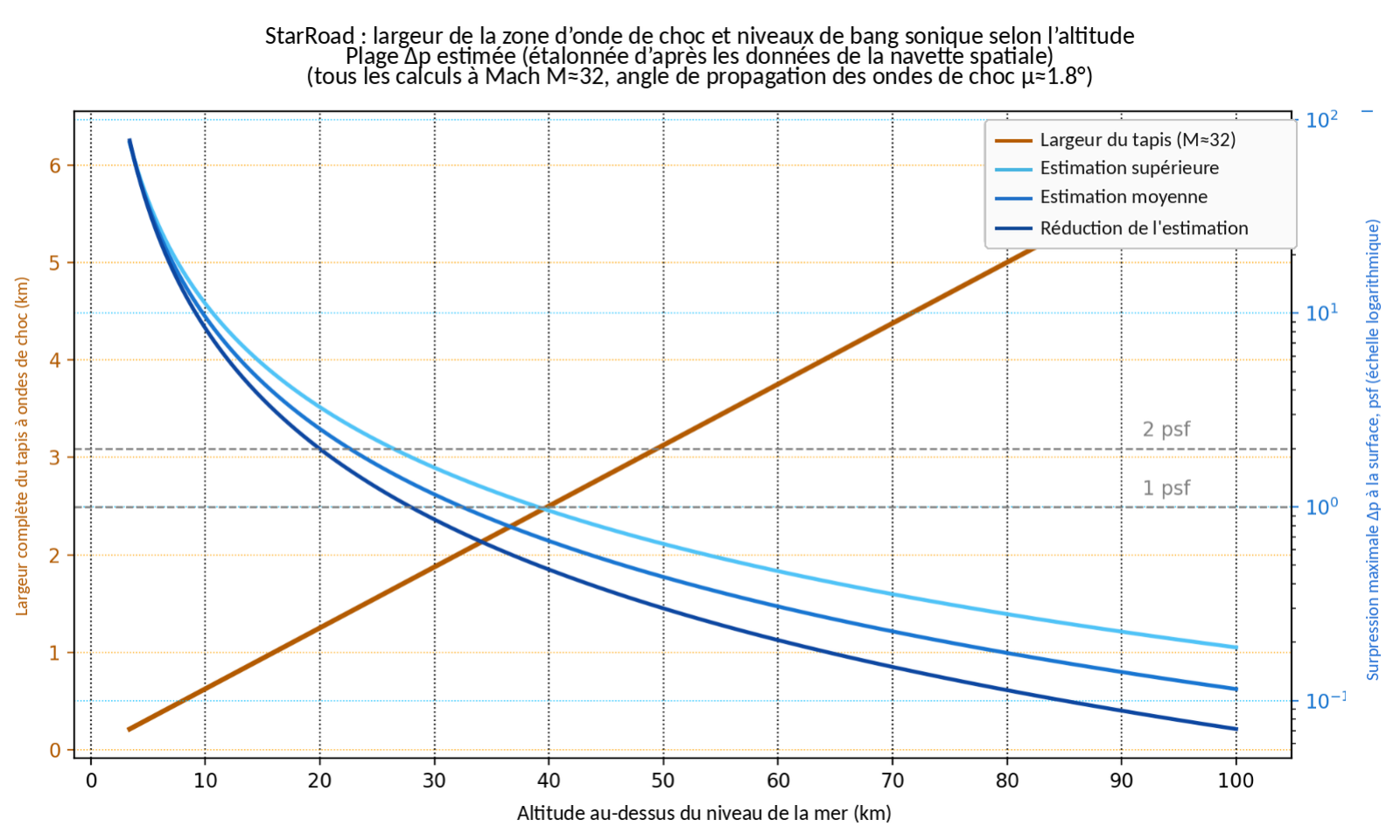

Effets acoustiques et onde de choc
La sortie hypersonique produit un puissant bang sonique en onde N. L’essentiel de l’énergie se propage dans une bande étroite le long de la trajectoire, ce qui réduit l’effet sur les infrastructures proches du portail. Une zone sanitaire fermée est néanmoins établie ; son rayon est calculé par modélisation puis confirmé par des essais grandeur nature.
Deux seuils de surpression maximale Δp définissent l’exposition admissible au sol :
Δp ≤ 2 psf, soit environ 96 Pa : les dommages aux bâtiments et aux vitrages sont jugés improbables ;
Δp ≤ 1 psf, soit environ 48 Pa : objectif pour les zones habitées, avec un risque minimal de plaintes et aucun dommage.
La géométrie et les limites d’exploitation — corridor d’exclusion, fenêtres météo et restrictions d’altitude — sont choisies avec une marge suffisante pour garantir ces seuils.
Conclusion : la sécurité de StarRoad ne repose pas sur la croyance en l’absence de panne. Elle reconnaît tous les modes de défaillance possibles et prévoit des réponses automatisées à l’avance. Le projet devient ainsi une infrastructure étudiée, fiable et surtout digne de confiance, et non une simple ligne hypothétique.
Cycle fermé du combustible du portail
La barrière gazodynamique utilise un combustible propre et renouvelable. L’électrolyse produit l’hydrogène à partir de l’eau et les moteurs utilisent l’air ambiant comme comburant. Le principal produit de combustion est de la vapeur d’eau surchauffée. Il n’est donc plus nécessaire d’acheminer et de stocker de grandes quantités de combustible chimique sur un site montagneux isolé, ce qui améliore la fiabilité et réduit les coûts d’exploitation.
Barrière gazodynamique
Élément actif principal. Quelques secondes avant l’arrivée de la navette, le système forme un écoulement gazeux conique et supersonique dirigé vers l’extérieur dans l’axe du tunnel.
- Source et disposition : trois moteurs à réaction annulaires concentriques et indépendants, ou des statoréacteurs hypersoniques de configuration équivalente à trois couronnes, entourent l’ouverture du portail. Ils utilisent un mélange air-hydrogène, l’hydrogène étant produit sur place par électrolyse. Deux couronnes quelconques suffisent à créer la barrière, de sorte que l’ensemble reste opérationnel si la troisième tombe en panne. Chacune possède sa propre alimentation en carburant, sa commande et son allumage. Les couronnes sont disposées en gradins autour de la partie extérieure du portail, de la plus petite à la plus grande en retrait. L’obturateur mécanique se trouve à l’intérieur, derrière cette cascade, ce qui permet d’allumer les couronnes avant de l’ouvrir.
- Fonctions essentielles :
1) créer une pression dirigée vers l’extérieur afin de protéger le vide du tunnel pendant le passage de la navette ;
2) chasser et préchauffer l’air devant la sortie afin d’établir un gradient entre le vide du tunnel et l’atmosphère, et donc une transition progressive entre les deux milieux.
La barrière gazodynamique n’est pas une protection aérodynamique de la navette et ne l’isole pas de l’atmosphère. Elle étale dans le temps le changement de milieu : le choc presque instantané, à l’échelle de la microseconde, contre de l’air froid et immobile devient une charge distribuée sur des millisecondes dans un écoulement chaud et codirectionnel. Les forces aérodynamiques intégrées ne diminuent pas, mais l’à-coup et la composante haute fréquence sont fortement réduits, ce qui limite les risques de rupture locale et de choc thermique.
- Forme de l’écoulement : cône à section elliptique correspondant au tunnel et à la navette, long de quelques dizaines à quelques centaines de mètres et projeté vers l’extérieur par les trois rangées de tuyères annulaires du portail.
La barrière gazodynamique du portail n’a pas besoin de former un cône géométriquement parfait, stationnaire ou rigoureusement axisymétrique. Son fonctionnement est intrinsèquement dynamique et tolère des fluctuations temporelles et spatiales de forme, de densité et de vitesse.
La seule condition rigide est de maintenir, pendant toute la sortie, un gradient de pression et de quantité de mouvement positif, donc dirigé vers l’extérieur, qui interdise toute pénétration d’air dans le tunnel. La préparation gazodynamique et thermique préalable de l’atmosphère dans la zone de sortie accroît sensiblement la fiabilité et la faisabilité du système.
La forme de l’écoulement est donc un paramètre adaptatif, non une valeur imposée. Elle est optimisée en temps réel d’après des grandeurs intégrées — pression, débit massique et quantité de mouvement — plutôt que selon une géométrie fixe.
- Mise à l’échelle et essais : contrairement à l’accélérateur long de milliers de kilomètres, le portail est modulaire et facilement extrapolable. Ses technologies déterminantes — cône gazodynamique supersonique stable, synchronisation et fonctionnement des couronnes propulsives — peuvent être validées intégralement sur des bancs fonctionnels à l’échelle 1:5 ou 1:10. Les principaux risques techniques peuvent ainsi être levés avant la construction de la ligne grandeur nature.
Système de sécurité
L’emploi d’hydrogène impose des exigences renforcées contre l’incendie et l’explosion. L’infrastructure comprend donc une détection redondante des fuites, une purge inerte des conduites à l’azote, des équipements antidéflagrants, une séparation physique entre électrolyseurs, stockages et couronnes propulsives, ainsi que des conduits de ventilation orientés qui évacuent tout rejet éventuel loin du personnel et des installations critiques.
Réseau de tunnels techniques latéraux perpendiculaires
Pour la construction, la ventilation, la maintenance et l’évacuation, 40 tunnels de transport inclinés sont creusés tous les 50 km. Leur pente est de 30°, leur section elliptique d’environ 17,5 × 12,5 m, et ils peuvent atteindre 8 km de profondeur. Les mêmes tunneliers que pour le tunnel principal relient ainsi la surface à la ligne.
- Logistique : ils offrent au personnel et à l’équipage une voie d’évacuation indépendante lors d’un arrêt d’urgence Alarm-2. Contrairement à un puits vertical, un tunnel incliné permet à des véhicules autonomes d’évacuer plusieurs dizaines de personnes en un seul trajet.
- Sécurité : ils constituent une seconde voie d’évacuation indépendante pour le personnel et l’équipage lors d’un arrêt d’urgence Alarm-2.
- Évolutivité : les tunnels inclinés préparent le raccordement de futures lignes StarRoad parallèles. Des branches horizontales pourront partir de ces accès vers de nouveaux accélérateurs, transformant le réseau en ossature de transport extensible.
- Intégration au système géothermique autonome. Des tunnels collecteurs sont percés 10 à 20 m plus bas sous chaque accès incliné. Ils servent à précongeler et stabiliser la roche pendant le chantier, puis à produire de l’énergie.
- Complexe terminal de surface. Chaque tunnel incliné aboutit à un terminal multifonction. Chacun des 40 terminaux constitue un nœud indépendant comprenant :
- un ensemble de ventilation et d’épuration des gaz pour maintenir l’air du tunnel et en extraire l’air vicié ;
- une base de chantier avec des zones de dépôt, de transbordement et de stockage temporaire des modules, déblais et matériaux ;
- un bâtiment d’exploitation et de vie pour les équipes postées, avec salles de contrôle, salles de repos, ateliers et magasins ;
- une centrale géothermique et des installations de refroidissement intégrées au réseau géothermique autonome, qui utilisent et pilotent le caloporteur des collecteurs profonds ;
- une station de captage et de traitement du CO₂ par captage direct dans l’air (DAC), qui ferme le cycle : le CO₂ extrait est liquéfié, purifié puis injecté comme caloporteur dans les collecteurs profonds ;
- un raccordement aux réseaux extérieurs d’électricité et de télécommunications, assurant alimentation de secours et liaison à haut débit.
- des accès routiers ou ferroviaires au réseau régional ;
- un point d’évacuation en surface doté d’un poste médical d’urgence et d’une hélisurface.
- Souplesse juridique et environnementale. Les tunnels de service inclinés permettent d’implanter les terminaux hors des parcs nationaux, réserves et bassins versants protégés, même si StarRoad passe à grande profondeur sous ces zones. Le principal obstacle juridique disparaît sans aucune construction dans les limites des parcs. Chaque terminal est installé sur le terrain non protégé le plus proche et relié par un puits incliné, ce qui simplifie les autorisations, réduit la pression environnementale et élimine les effets directs sur les écosystèmes protégés.
Choix du site et possibilité d’extension
Le site du portail doit satisfaire des dizaines d’exigences parfois contradictoires : altitude, logistique, sécurité, extension et droit. Le mont Mohi et le plateau voisin permettent de commencer par un site d’altitude compact, puis de devenir le plus grand port spatial du monde sans déménager.
Refroidissement du système géothermique autonome d’énergie thermique
- Circuit de refroidissement profond. Sous l’accélérateur, les tunnels collecteurs du système géothermique autonome font circuler un fluide à base de CO₂ sous forme dense à haute pression ou supercritique. En régime normal à basse température, le flux froid entre dans les collecteurs à environ +5…+15 °C. Après avoir absorbé la chaleur géothermique, le CO₂ peut dépasser +100 °C selon la profondeur, le flux thermique de la roche et le régime de production électrique. Le circuit évacue cette chaleur, crée une zone refroidie sous le tunnel principal et permet de construire en sécurité à quelque 5–8 km de profondeur.
- Canal magistral hydrothermal. Construit parallèlement à la voie StarRoad, à la route de service, à la ligne électrique et aux communications, ce canal relie les terminaux en un système unique d’évacuation thermique de surface.
Le canal mesure environ 5–8 m de large et 2–3 m de profondeur. Plusieurs conduites serpentines indépendantes à haute pression reposent sur son fond et transportent le CO₂ entre terminaux voisins. L’eau sert de tampon thermique et de caloporteur intermédiaire.
Après les turbines, échangeurs ou compresseurs, le CO₂ pénètre dans les serpentins à environ +50…+80 °C. Sur une section d’environ 50 km entre deux terminaux, il cède sa chaleur à l’eau et se refroidit à quelque +22…+35 °C selon la saison, l’humidité, l’intensité des pluies, le rayonnement nocturne vers le ciel et le régime du canal.
En fonctionnement normal, l’eau du canal est maintenue autour de +22…+32 °C et atteint localement +35…+45 °C dans les sections chaudes. Près de l’entrée du flux chaud, elle peut brièvement monter à +50…+80 °C, ce qui peut réduire une partie de l’activité biologique, mais ne la rend pas potable sans traitement.
Des couvertures sélectives légères surmontent le canal : elles réfléchissent le rayonnement solaire tout en laissant la chaleur s’évacuer dans l’infrarouge.
- Refroidissement aux terminaux. Chaque terminal dispose de tours aéroréfrigérantes, échangeurs, pompes, compresseurs d’appoint, turbodétendeurs et groupes frigorifiques de secours. En régime normal, le canal rejette passivement la majeure partie de la chaleur à basse température.
Les tours aéroréfrigérantes et échangeurs terminaux font passer le CO₂, après le canal, d’environ +22…+35 °C à +15…+25 °C. Si nécessaire, les groupes frigorifiques de secours l’abaissent à −5…+5 °C avant les collecteurs profonds. Ils servent aux pointes, aux urgences ou aux saisons défavorables, non au régime principal continu.
- Compression d’appoint et turbodétente. Le CO₂ refroidi arrive au terminal suivant sous pression accrue. Il peut ensuite traverser un turbodétendeur, qui récupère une partie du travail de compression et abaisse encore la température par détente, jusqu’à environ −10…+5 °C selon la pression, le débit et l’état de phase recherché.
Le CO₂ entre ensuite dans les collecteurs géothermiques à la température, à la pression et dans l’état de phase requis. Ce cycle ne crée pas d’énergie gratuite : le compresseur fournit du travail, le canal rejette la chaleur de compression et le turbodétendeur ne récupère qu’une partie de l’énergie dépensée. Le gain utile est un fluide plus froid qui sollicite moins la réfrigération active.
- Redondance et circulation bidirectionnelle. Les serpentins sont doublés et réversibles. Si un circuit est endommagé, le débit est reporté vers une conduite de secours ou un terminal voisin. Le sens du CO₂ varie avec la charge thermique, l’état d’urgence et la disponibilité des sections.
- Maintenabilité. Des vannes segmentent le canal environ tous les kilomètres. En cas d’endommagement, le segment est isolé, pompé jusqu’au niveau technique minimal ou partiellement asséché. Après dépressurisation, équipes ou robots accèdent aux serpentins sans arrêter toute la ligne. Pendant les travaux, les circuits de réserve, l’inversion du débit, les échanges renforcés dans les terminaux voisins et l’activation temporaire des groupes frigorifiques maintiennent le refroidissement.
- Fonction hydrique limitée. À titre secondaire, une pente régulière d’est en ouest permet au canal d’entretenir un lent écoulement gravitaire, de rincer ses sections et de rejeter l’excédent de façon contrôlée.
Les pluies équatoriales nocturnes peuvent alimenter le canal par des bassins versants, décanteurs, filtres et déversoirs. Comme l’eau n’entre jamais en contact direct avec le CO₂, un traitement local permet de l’employer pour une irrigation limitée, les besoins techniques des terminaux, les réserves incendie et les ceintures végétales de protection.
Cette fonction reste secondaire : aucun prélèvement ne doit compromettre la mission première du canal, à savoir refroidir le CO₂ et maintenir la stabilité thermique du système géothermique autonome.
- Rôle pour StarRoad. Collecteurs profonds, canal hydrothermal, refroidisseurs terminaux, tours aéroréfrigérantes, compresseurs d’appoint, turbodétendeurs et groupes frigorifiques de secours forment un système distribué unique de gestion thermique. Il réduit la dépendance aux machines frigorifiques locales, améliore la tolérance aux pannes, redistribue les flux thermiques entre terminaux et rend plus réaliste la construction profonde de l’accélérateur.
Le refroidissement de surface renforce aussi le rôle économique de StarRoad : une bande linéaire de terminaux, routes de service, nœuds énergétiques, canal, zones industrielles et terres agricoles irriguées se développe le long du tracé.
Importance stratégique du système géothermique
Au-delà de l’énergie et de la stabilisation thermique, le système rend possible un tunnel d’accélération principal très profond — 5 à 8 km ou davantage — dans des conditions sûres et économiques. La maîtrise active du champ thermique et l’extraction de la chaleur géothermique lèvent les limites de température qui interdiraient autrement cette profondeur. Il devient alors possible de construire la géométrie en S optimale, à grands rayons, nécessaire pour remonter progressivement et faire sortir la navette sous un angle de 5 à 6° tout en maintenant les accélérations du fret et de l’équipage autour de 4 g sur 2 050 km. Le système géothermique autonome fonde donc non seulement l’énergie, mais toute l’optimisation balistique de StarRoad. Une flotte entièrement robotisée de microtunneliers creuse l’ensemble.
Autonomie énergétique et thermique
Le système géothermique répond aux deux besoins. Il fournit jusqu’à environ 15 GW de puissance électrique continue, couvre entièrement l’accélérateur et crée un excédent commercial, tout en maintenant un environnement froid prévisible autour du tunnel principal. La construction et l’exploitation deviennent possibles dans des couches profondes et géothermiquement actives, sans dépendre d’une génération extérieure vulnérable ni d’un climat imprévisible.
Empreinte carbone
StarRoad adopte un modèle de contribution environnementale active. Le projet devient le plus grand consommateur fixe de CO₂ atmosphérique au monde : sous forme supercritique, ce gaz reste en permanence le fluide de travail du circuit géothermique fermé. Des millions de tonnes sont retirées du cycle atmosphérique et enfermées dans le circuit industriel pendant des siècles. StarRoad devient ainsi un puissant outil d’ingénierie climatique capable de compenser les émissions carbonées de secteurs industriels entiers.
Potentiel social et environnemental du canal magistral hydrothermal
Le canal magistral hydrothermal n’est pas seulement un élément du refroidissement géothermique ; c’est aussi une infrastructure transcontinentale à double usage qui profite à la région :
- irrigation : des vannes de dérivation rendent l’eau disponible pour les terres agricoles voisines et contribuent à former une « ceinture verte » africaine dans les zones sèches ;
- alimentation naturelle : les pluies équatoriales fréquentes remplissent automatiquement le canal ;
- Traitement thermique de l’eau. Portée à +60 °C par les échangeurs géothermiques, elle est pratiquement pasteurisée et convient à l’irrigation sûre, à l’industrie et, après filtration, aux usages domestiques et à l’eau potable.
- écoulement gravitaire : la pente naturelle, de 3 400 m à l’est à 0 m à l’ouest, fait circuler l’eau sans pompage et assure ainsi une circulation sans dépense d’énergie ;
- microcentrales hydroélectriques : le dénivelé du canal permet une cascade de petites centrales fournissant une énergie renouvelable supplémentaire aux réseaux locaux et au système lui-même.
StarRoad devient ainsi une plate-forme non seulement de transport, mais aussi agroénergétique, intégrée au développement durable régional.
Surchauffe mondiale
Transférer les industries énergivores dans l’espace afin de réduire la pollution thermique et la pression sur la biosphère terrestre.
Logique climatique et industrielle du solaire spatial
Les centrales solaires spatiales ne doivent pas être présentées comme une simple technologie « verte ». Leur portée est plus large : elles remplacent la production carbonée non par une baisse du confort et des limites forcées à la consommation, mais par un système énergétique plus puissant.
La politique climatique classique est souvent perçue comme une demande de sacrifier du confort pour réduire les émissions. StarRoad propose une autre voie : ne pas réduire la capacité de la civilisation, mais transférer dans l’espace l’essentiel des nouvelles capacités et accroître l’énergie disponible sans augmenter l’empreinte carbone du secteur électrique.
Dans ce modèle, les hydrocarbures ne disparaissent pas comme ressource industrielle. Ils peuvent quitter progressivement la production massive d’électricité et de chaleur pour être réorientés vers la chimie, les matériaux, les composites carbone, les produits synthétiques et les chaînes où le carbone reste une matière première plutôt qu’un combustible.
Pour les industries actuelles de l’énergie carbonée, ce n’est pas seulement une menace, mais une voie de transition. Entreprises, États et fonds liés au pétrole, au gaz et au charbon peuvent obtenir un accès prioritaire aux investissements dans le solaire spatial, l’énergie orbitale, la chimie des hydrocarbures et les matériaux carbone. StarRoad devient alors un mécanisme de conversion maîtrisée plutôt qu’un simple concurrent.
Échelle du remplacement énergétique
Un gigawatt électrique continu produit environ 8,76 TWh par an. Une centrale solaire spatiale de 2 GW disponible à 99,7 % produit environ 17,47 TWh par an.
Ainsi :
- 100 GW de production orbitale donnent environ 876 TWh/an ;
- 1 TW donne environ 8 760 TWh/an ;
- 3 TW donnent environ 26 280 TWh/an, soit un ordre comparable à la consommation mondiale actuelle d’électricité.
La production mondiale d’électricité en 2024 est d’environ 30 800 TWh, dont quelque 18 200 TWh d’origine fossile. L’échelle du défi est claire : même un remplacement partiel exige des centaines ou des milliers de gigawatts de nouvelle puissance stable, pas quelques dizaines.
Rythme possible de remplacement si StarRoad transporte des centrales solaires spatiales
Le tableau donne une limite technique : ce qui se passe si une part importante des lancements met en service une centrale de 2 GW par voyage. Ce n’est ni une prévision ni une promesse, mais un rythme possible si d’autres conditions sont réunies : production en série, rectennas et raccordements prêts, acceptation politique et juridique, financement, maintenance et marchés capables d’absorber l’énergie.
| Période d’exploitation de StarRoad | Lancements annuels du modèle économique | Nouvelle puissance solaire spatiale par an | Nouvelle production annuelle après déploiement | Part de la production fossile de 2024, environ 18 200 TWh/an | Part de la production mondiale totale de 2024 , environ 30 800 TWh/an |
|---|---|---|---|---|---|
| Années 1–2 | 12–24 | 24–48 GW/an | 210–419 TWh/an | 1,2–2,3% | 0,7–1,4% |
| Années 3–5 | 50–100 | 100–200 GW/an | 873–1 747 TWh/an | 4,8–9,6% | 2,8–5,7% |
| Années 6–10 | 200–300 | 400–600 GW/an | 3 493–5 240 TWh/an | 19–29% | 11–17% |
| Années 11–15 | 500–700 | 1 000–1 400 GW/an | 8 734–12 227 TWh/an | 48–67% | 28–40% |
| Années 16–25 | 1000+ | 2 000+ GW/an | 17 467+ TWh/an | 96%+ | 57%+ |
| Années 26 et suivantes | 1500+ | 3 000+ GW/an | 26 201+ TWh/an | 144%+ | 85%+ |
Le tableau montre pourquoi le solaire spatial est un marché primaire naturel pour StarRoad. Une centrale de 2 GW par lancement crée déjà un flux énergétique important au début ; l’exploitation mature devient un outil à l’échelle planétaire.
Il ne s’agit toutefois pas d’un calendrier garanti de décarbonation. Le remplacement réel dépend non seulement de la capacité de lancement de StarRoad, mais aussi :
- du rythme de production des centrales solaires spatiales ;
- de la fabrication de l’électronique de puissance, des radiateurs, des structures, des émetteurs micro-ondes et des systèmes de commande ;
- de la construction des rectennas au sol ;
- de la capacité des réseaux électriques ;
- de l’autorisation politique du transfert d’énergie par micro-ondes ;
- du partage international des avantages et des risques ;
- de l’assurance et de la réglementation de l’énergie orbitale ;
- de la maintenance, de la réparation et du démantèlement des centrales ;
- de la concurrence du solaire terrestre, de l’éolien, du nucléaire, de l’hydraulique et de la géothermie.
La formulation exacte est donc la suivante : StarRoad rend techniquement possible un rythme de remplacement comparable à l’échelle de l’électricité fossile mondiale, mais la vitesse réelle dépend de la fabrication, des réseaux, des rectennas, de la politique et du marché.
Conversion industrielle de l’énergie carbonée
Si la production des centrales suit la cadence de StarRoad, une énergie orbitale de classe térawatt peut être créée en une ou deux décennies. Elle ne supprime pas toute l’énergie terrestre mais en change le rôle : réseaux, nucléaire, hydraulique, renouvelables, géothermie et stockage forment un système hybride où l’orbite couvre la base, l’industrie et l’exportation.
Dans ce scénario, l’énergie carbonée ne se contente pas de « perdre ». Une voie de conversion s’ouvre :
- les centrales au charbon et au gaz quittent progressivement la production de base ;
- une partie des infrastructures gazières passe à la réserve, à la chimie et aux produits synthétiques ;
- les entreprises pétrolières et gazières investissent dans le solaire spatial, les rectennas, la chimie des hydrocarbures et les matériaux carbone ;
- l’industrie charbonnière se réoriente vers les composites carbone, les réducteurs, les matières chimiques et les matériaux ;
- certaines entreprises énergétiques historiques exploitent désormais la production orbitale, les rectennas et la distribution électrique.
L’enjeu politique et économique n’est pas d’exiger l’autodestruction immédiate de secteurs puissants, mais de leur proposer une transition. Si l’industrie carbonée peut maintenir ou relever ses marges grâce au solaire spatial et à la chimie, la résistance au changement peut être nettement moindre.
Différence avec l’agenda « vert » habituel
StarRoad propose une expansion énergétique, non une austérité énergétique. Sa logique climatique ne réduit pas la capacité de la civilisation : elle la transfère dans une infrastructure plus durable.
Cela diffère des approches perçues comme exigeant de « vivre moins bien pour le climat ». Le solaire spatial associé à StarRoad permet une autre vision :
- plus d’énergie, pas moins ;
- moins d’émissions, pas moins d’industrie ;
- plus de puissance informatique disponible, pas de restriction de l’économie numérique ;
- davantage d’électrification des transports, de la production et de la vie quotidienne ;
- davantage de possibilités pour les régions en développement ;
- moins de dépendance aux ressources fossiles comme combustibles, tout en conservant le carbone comme matière première industrielle.
Cette approche correspond mieux à la logique civilisationnelle de StarRoad : le projet ne demande pas à l’humanité de se réduire ; il crée l’infrastructure permettant de croître sans l’ancienne empreinte carbone.
Conclusion : le solaire spatial comme marché primaire
Les centrales solaires spatiales de classe gigawatt ne sont pas une application secondaire de StarRoad, mais l’un des fondements de sa nécessité économique.
Elles permettent simultanément de :
- créer une demande massive de lancements super lourds ;
- produire un revenu commercial clair par la vente d’énergie ;
- alimenter la future industrie orbitale ;
- stimuler la construction de rectennas, relais, remorqueurs, chantiers navals et habitats de service ;
- ouvrir une nouvelle niche d’investissement aux industries de l’énergie carbonée ;
- fournir un véritable mécanisme d’action climatique à l’échelle planétaire.
Dans la logistique des fusées, ces centrales restent trop lourdes, coûteuses et complexes. Dans celle de StarRoad, elles deviennent une cargaison naturelle produite en série : non une « mission exceptionnelle », mais un produit énergétique d’une grande industrie d’infrastructure.
